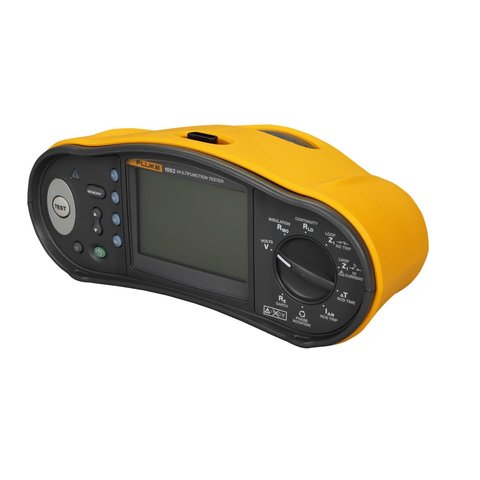

Многофункциональный тестер электроустановок Fluke 1663 (4546980)

Тестер Fluke 1663 пригоден для проверки электроустановок бытового, коммерческого и промышленного назначения; позволяет убедиться в правильности монтажа и безопасности стационарной электропроводки в соответствии с требованиями стандарта IEC 60364 и всех применимых местных стандартов. Идеальный прибор для профессионалов ремонтных и аварийных служб. Обладает высокой функциональностью, расширенными возможностями измерений и простотой использования.

Особенности

• Проверка целостности цепи на вводах в схемах L-N, L-PE, N-PE
• Проверка чувствительности УЗО постоянным током (типа B/B+)
• Сопротивление заземления
• Проверка напряжения (TRUE-RMS) переменного и постоянного тока, частоты, сопротивления изоляции, целостности и сопротивления цепи, полярности проводки, целостности обмоток двигателя (током 10 мА), обнаружение обрывов проводов защитного заземления (PE) и нейтрали (N)
• Ожидаемый ток в условиях короткого замыкания: PEFC/IK (земля), PSC/IK; ток срабатывания УЗО (при линейном изменении напряжения)
• Измерение времени и тока срабатывания УЗО типов A и AC при одном испытании
• Переменная величина испытательного тока УЗО
• Последовательность автоматических проверок УЗО
• Проверка чередования фаз
• Возможность включения / выключения функции автоматического пуска для УЗО и тестирования контура
• Память Z Max
• Интерфейс IR-USB (для использования с дополнительным программным обеспечением Fluke DMS и FVF)
• Дисплей с подсветкой

Технические характеристики

Измерение напряжения переменного и постоянного тока (TRUE-RMS)
Диапазон	Разрешение	Входной импеданс		Защита от перегрузки
500 В	0,1 В	3,3 МОм		660 В (среднеквадр.)
Целостность цепи (RLO)
Диапазон (автоматический выбор)	Разрешение			Напряжение холостого хода
20 Ом / 200 Ом / 2000 Ом	0,01 Ом / 0,1 Ом / 1 Ом			> 4 В
Измерение сопротивления изоляции (RISO)
Испытательные напряжения	Диапазон значений сопротивления изоляции	Разрешение		Испытательный ток
50 В	20 MОм / 50 MОм	0,01 MОм / 0,1 MОм		1 мА при 50 кОм
100 В	20 MОм / 100 MОм	0,01 MОм / 0,1 MОм		1 мА при 100 кОм
250 В	20 MОм / 200 MОм	0,01 MОм / 0,1 MОм		1 мА при 250 кОм
500 В	20 МОм / 200 МОм / 500 МОм	0,01 МОм / 0,1 МОм / 1 МОм		1 мА при 500 кОм
1000 В	20 МОм / 200 МОм / 1000 МОм	0,01 МОм / 0,1 МОм / 1 МОм		1 мА при 1 MОм
Измерение ожидаемого тока замыкания на землю и тока короткого замыкания
Диапазон		Разрешение
1000 А / 10 кА (50 кА)		1 А / 0,1 кА
Вычисление: ожидаемый ток замыкания на землю (PEFC) или ожидаемый ток короткого замыкания (PSC) определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или сопротивления шлейфа (L-N) соответственно.
Проверка УЗО (устройства защитного отключения) и их типы
Тип УЗО
AC1	G2, S3		A/F, AC, B/B+4, G, S
1 Отклик на переменный ток 2 Общий, без задержки 3 Задержка по времени 4 Отклик на сглаженный сигнал постоянного тока
Измерение времени срабатывания УЗО (∆Т)
Установка по току1	Множитель		Диапазон измерений
			УЗО типа G	УЗО типа S
10–30–100–300–500–1000 мA — ВАр	x½, x1		310 мс	510 мс
10–30–100 мA	x5		50 мс	160 мс
1 1000 мA только для типа AC. 700 мА макс. для типа A в режиме реактивной мощности (ВАр), режим реактивной мощности (ВАр) недоступен для типа B.
Измерение тока срабатывания УЗО, проверка при линейном изменении напряжения (I∆N)
Диапазон тока	Величина деления	Задержка		Погрешность измерения
		Тип G	Тип S
30–110% номинального тока УЗО1	10% величины (I∆N2)	300 мс/дел.	500 мс/дел.	± 5 %
˂2 мА - 6 мА сглаженного постоянного тока3	линейный рост на протяжении 30 с	не определено	не определено	± 5 %
Примечания: 30–210% для типа A I∆N = 10 мA 20–210% для типа B		Стандартные диапазоны тока срабатывания (EN 61008-1): 50–100 % для типа AC 35–140 % для типа A (>10 мА) 35–200 % для типа A (≤10 мА) 50–200 % для типа B
1 130–150 % для типа A I∆N >10 мA. 2 5% для типа B 3 Для УЗО типа A-EV/ RDC-DD в соответствии с IEC 62955
Измерение сопротивления заземления (RE)
Диапазон	Разрешение	Частота		Выходное напряжение
200 Ом / 2000 Ом	0,1 Ом / 1 Ом	128 Гц		25 В
Индикация чередования фаз
Пиктограмма	Диапазон	Дисплей
Индикатор чередования фаз активен	100–500 В	«1-2-3» або «3-2-1»
Общие характеристики
Габариты	100 × 250 × 125 мм
Вес с батареями	около 1.3 кг
Питание	1,5 В типа AA (IEC LR6), 6 шт.
Класс защиты	ІР40
Безопасность	IEC/EN61010-1 UL61010 ANSI/ISA –s82.02.01 CAN/CSA c22.2 No. 1010
Перенапряжение	CAT III 500 В, CAT IV 300 В
Диапазоны и погрешность измерений	от EC/EN61557-1 до IEC/EN61557-7 и IEC/EN61557-10

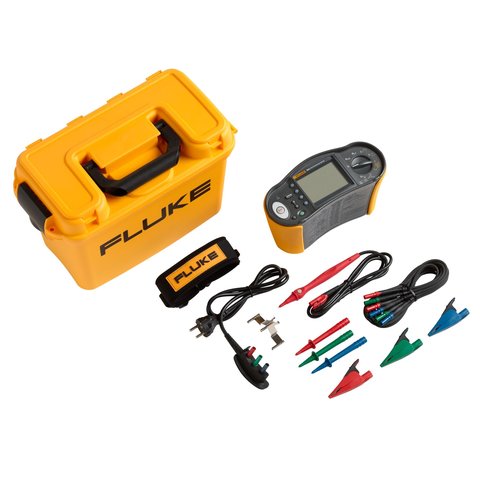

Комплектация

• Тестер электроустановок Fluke 1663 — 1 шт.
• Адаптер для компенсации сопротивления измерительных проводов — 1 шт.
• Кабель питания — 1 шт.
• Комплект стандартных измерительных проводов STD — 1 шт.
• Датчик с дистанционным управлением TP165X — 1 шт.
• Батареи AA (IEC LR6) — 6 шт.
• Твердый футляр C1600 — 1 шт.
• Поясной ремешок для переноски — 1 шт.
• Инструкция — 1 шт.
