Цифровой 4-канальный осцилогаф с полосой пропускания 200 МГц, частотой дискретизации 2 Гвыб/с, скоростью захвата осциллограмм до 500 тыс. осц/с и глубиной памяти 56 МБ Читать далее

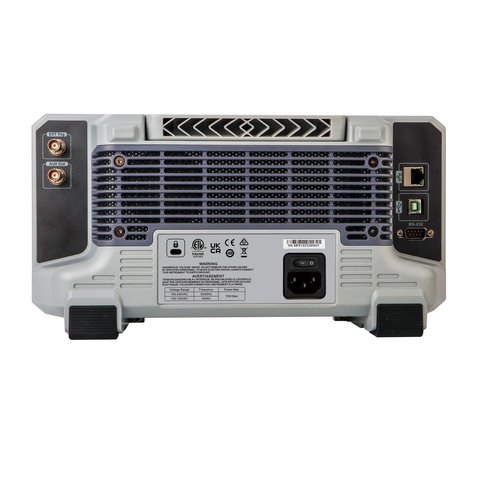

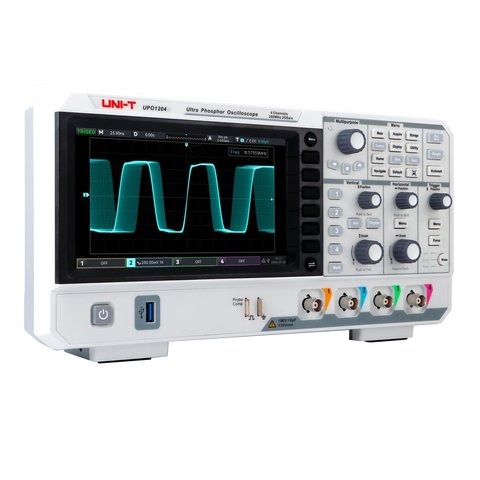

UNI-T UPO1204 – это настольный цифровой четырехканальный осциллограф на основе технологии Ultra Phosphor 2.0 с полосой пропускания 200 МГц, частотой дискретизации в реальном времени до 2 Гвыб/с, скоростью захвата осциллограмм до 500 тыс. осц/с в режиме Fast Acquire и глубиной памяти 56 МБ. Осциллограф относится к серии UPO1000, которая оснащена 7-дюймовым TFT-дисплеем с разрешением 800×480, поддерживает независимый модуль DVM, имеет расширенные функции декодирования триггера и шины, а также поддерживает аппаратное декодирование в реальном времени в пределах полной памяти. Осциллограф предназначен для использования в дизайне встраиваемых систем, приборостроении, бытовой электронике, автомобильной электронике, техническом обслуживании, образовании и других отраслях.
Особенности
Дисплей на основе оригинальной технологии Fast Acquire Phosphor™
Аппаратная запись в реальном времени с максимальной записью 120 тыс. осциллограмм
Глубина памяти 56 МБ позволяет записывать осциллограммы в течение длительного времени и получать полную информацию о частотной области при высокой частоте дискретизации без искажения формы осциллограммы
Благодаря памяти объемом 56 МБ скорость декодирования 3 протоколов (RS232/UART, I2C, SPI) достигает миллисекунд, что в сотни раз превышает скорость декодирования с помощью ПО и значительно повышает эффективность анализа
36 измерительных параметров для быстрого измерения всех параметров и статистических функций
Дополнительные экранные измерения и выбранная курсорная область измерения, настройка пороговых значений для точного анализа конкретных параметров
Высокая скорость захвата форм сигнала: благодаря использованию инновационной технологии параллельной обработки цифровых сигналов, обычная дискретизация может достигать 150 тыс. осц./с, а режим быстрого захвата Fast Acquire позволяет достигать 500 тыс. осц./с.
Функция навигации обеспечивает три режима навигации по времени, маркеру и сегменту для быстрого нахождения целевой осциллограммы с поддержкой автоматической прокрутки для просмотра осциллограмм из памяти, с возможностью регулировки скорости для облегчения всестороннего наблюдения за тенденциями
Встроенный цифровой вольтметр (DVM) для сигнализации превышения лимита
Курсорные измерения: поддержка одновременного измерения CH1, CH2, CH3, CH4, MATH, REF; поддержка экранных измерений, возможность одновременного измерения времени и напряжения
Зафиксированные осциллограммы можно записывать в видеоформате, воспроизводить и просматривать на ПК для улучшения работы пользователя
Поддержка многодоменного просмотра, независимого отображения спектра, многомерной визуализации характеристик сигнала, 4 режимов трассировки и 4 режимов детектирования для удовлетворения различных потребностей анализа, а также автоматического измерения пиков рефлектограммы для быстрого определения ключевых спектральных характеристик
