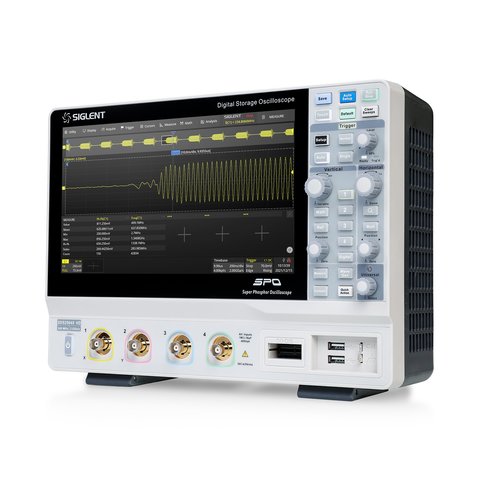

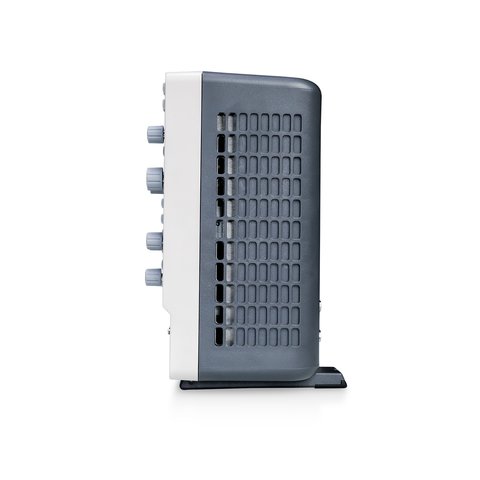

Цифровой осциллограф SIGLENT SDS2204X HD

SIGLENT SDS2204X HD – это настольный 4-канальный цифровой осциллограф с высоким разрешением, оснащенный 12-битным аналого-цифровым преобразователем. Полоса пропускания 200 МГц, частота дискретизации 2 ГВыб/с, максимальная глубина памяти 200 МБ, 10,1-дюймовый дисплей.

Устройство использует технологию нового поколения SPO (Super Phosphor Oscilloscope) с максимальной скоростью захвата осциллограмм до 100 000 осц/с (нормальный режим, до 500 000 осц/с в режиме сегментированной выборки), поддержкой 256 уровней градации интенсивности осциллограммы и режимом отображения цветовой температуры.

Осциллограф оснащен инновационной цифровой системой запуска с высокой чувствительностью и низким уровнем дрожания. Система запуска поддерживает несколько мощных режимов, в частности запуск по последовательной шине. Функции записи осциллограмм в историю, поиска и навигации, графика Боде, анализа мощности и глазковой диаграммы/джиттера позволяют захватывать, сохранять и анализировать расширенные записи сигналов.

SIGLENT SDS2204X HD также предлагает впечатляющий набор измерительных и математических возможностей, опции для генератора сигналов произвольной формы с частотой 25 МГц и последовательное декодирование.

Большой 10,1-дюймовый дисплей с емкостным сенсорным экраном поддерживает жесты с несколькими касаниями, а удобный дизайн с доступом одной кнопкой к наиболее часто используемым функциям может значительно повысить эффективность работы. Осциллограф также поддерживает управление мышью и внешней клавиатурой.

Особенности

• Высокое разрешение (12-битное):
  • 12-битные аналого-цифровые преобразователи с частотой дискретизации до 2 Гвыб/с;
  • внешний интерфейс с минимальным уровнем шума 70 мкВ (среднеквадратичное значение) при полосе пропускания 500 МГц и точностью усиления по постоянному току 0,5 %.
• 4 аналоговых канала.
• Технология фосфорных осциллографов нового поколения (SPO):
  • скорость захвата осциллограмм до 100 000 осц/с в стандартном режиме и до 500 000 осц/с в режиме сегментированной выборки;
  • поддерживает 256 уровней цифровой градации и режимов отображения цветовой температуры;
  • длина записи до 200 Мбит/канал;
  • цифровая система запуска.
• Интеллектуальный запуск: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay и Video (поддержка HDTV). Zone Trigger упрощает расширенный запуск.
• Запуск и декодирование по последовательной шине, поддержка протоколов I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT и Manchester
• Режим сегментированной памяти, разделяющий максимальную длину записи на несколько сегментов (до 80 000) в соответствии с условиями запуска, заданными пользователем (с очень коротким периодом простоя между сегментами).
• Функция записи осциллограмм в историю (макс. длина записи осциллограмм – 80 тыс кадров).
• 50+ типов автоматических измерений, поддержка подсчета статистики с гистограммой, трэка, тренда, логических и математических операций, истории, относительных измерений.
• Математические операции (2 Мб БПФ, сложение, вычитание, умножение, деление, интегрирование, дифференциал, квадратный корень и т. д.), поддержка редактора формул.
• Множество функций анализа данных: поиск, навигация, цифровой вольтметр, счетчик, гистограмма формы сигнала, график Боде и анализ мощности.
• Режим высокоскоростной выборки с усреднением (Average), выборки со сниженным уровнем шумов (ERES).
• Высокоскоростная аппаратная функция проверки масок с инструментом Mask Editor для создания пользовательских масок.
• 16 цифровых каналов (опционально).
• Встроенный генератор сигналов с частотой 25 МГц.
• Емкостный сенсорный жидкокристаллический TFT-дисплей (10,1") с разрешением 1024×600 (поддерживает мультитач-жесты).

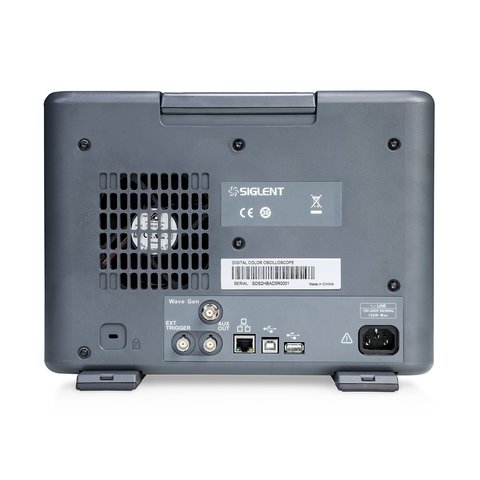

• Широкий выбор интерфейсов: USB 2.0 Host, USB 2.0 Device, 10/100 M LAN, внешний триггер, дополнительный выход (TRIG OUT, PASS/FAIL).
• Встроенный веб-сервер поддерживает дистанционное управление через порт LAN с помощью веб-браузера.
• Поддержка команд дистанционного управления SCPI.
• Поддержка беспроводной мыши и клавиатуры.

Технические характеристики

Видео

Руководство пользователя

  Загрузить руководство пользователя для SIGLENT SDS2204X HD (англ.).

Дополнительные характеристики

  Загрузить дополнительные характеристики для SIGLENT SDS2204X HD (англ.).

Комплектация

• Цифровой осциллограф SIGLENT SDS2204X HD — 1 шт.
• USB-кабель — 1 шт.
• Пассивный щуп (500 МГц) — 4 шт.
• Кабель питания — 1 шт.
• Беспроводная мышка — 1 шт.
• Руководство пользователя — 1 шт.
• Сертификат калибровки — 1 шт.
