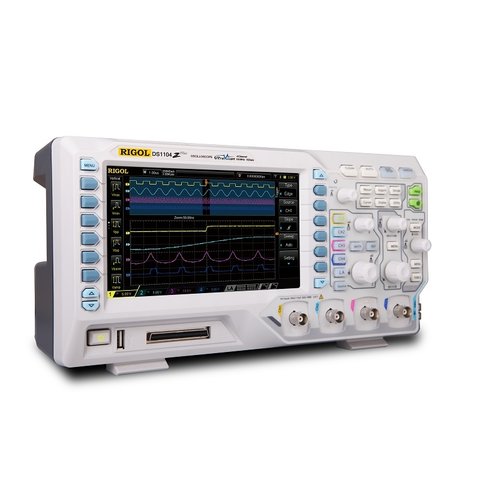

RIGOL MSO1104Z-S – новый четырехканальный осциллограф смешанных сигналов с 16 цифровыми каналами (100 МГц). Этот компактный легкий цифровой осциллограф обеспечивает исключительно точный просмотр осциллограмм и измерения. RIGOL MSO1104Z-S обеспечивает захват 30 000 осциллограмм в секунду, а удобный 7-дюймовый цветной жидкокристаллический дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм, а также обладает встроенным и двухканальным генератором сигналов на 25 МГц.
Цифровой осциллограф RIGOL MSO1104Z-S идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.
| Полоса пропускания | 100 МГц |
| Каналы | 4 + 16 |
| Частота дискретизации в реальном времени | 1 Гвыб/с |
| Глубина памяти | 12 М точек, 24 М точек (опц.) |
| Запись осциллограмм | 30 000 осциллограмм/сек |
| Диапазон вертикальной чувствительности | 1 мВ/дел – 10 В/дел |
| Диапазон смещения | 1 мВ/дел - 499 мВ/дел: ± 2 В 500 мВ/дел - 10 В/дел: ± 100 В |
| Вертикальное разрешение | 8 бит |
| Математические функции | сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем |
| Выходное напряжение | ~ 3 В, пик-пик | Частота | 1 кГц |
| Мощность | 50 Вт (макс.) |
| Напряжение | 100-120 В/50 Гц/60 Гц/400 Гц 100-240 В/50 Гц/60 Гц |
| Метод охлаждения | вентилятор |
| Дисплей | 7-дюймовый цветной ЖК (800×480) |
| Вес | 3,8 кг (± 0,2 кг) |
| Размеры | 313,1 × 160,8 × 122,4 мм |
Загрузить дополнительную информацию (Data Sheet) для RIGOL MSO1104Z-S(англ.).
Загрузить руководство пользователя для RIGOL MSO1104Z-S(англ.).
