Цифровой осциллограф RIGOL DS1062CD

Код: 810628
Цифровой осциллограф RIGOL DS1062CD
Все о товаре
Описание
Характеристики
Доставка
Оплата
Гарантия
Снят с производства

Все о товаре

4.6 кг 110, 220 V Гарантия: 36 месяцев
Двухканальный цифровой осциллограф с логическим анализатором и полосой пропускания – 60 МГц, маскимальной частотой дискретизации: в режиме реального времени – 400 Мвыб/с, в эквивалентном режиме – 25 Гвыб/с. Читать далее
Снят с производства
Снят с производства

Вас также могут заинтересовать

4 аналоговых канала, 16 цифровых каналов (опция), полоса пропускания 100 МГц, частота дискретизации 1 ГВыб/с (8 каналов), 500 МВыб/с (16 каналов), 7" дисплей и запись до 30,000 осц/с.
Наличие на складе:
  • Львов
ID: 869163 6 кг 110, 220
4-канальный осциллограф с полосой пропускания 100 МГц, частотой дискретизации 1 ГВыб/с, памятью 14 МБ и дисплеем 7.0", захватом 400.000 осц/сек.
Наличие на складе:
  • Львов
ID: 874773 6 кг

Описание

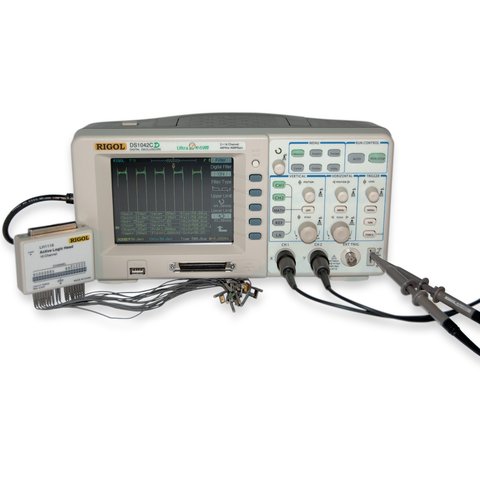

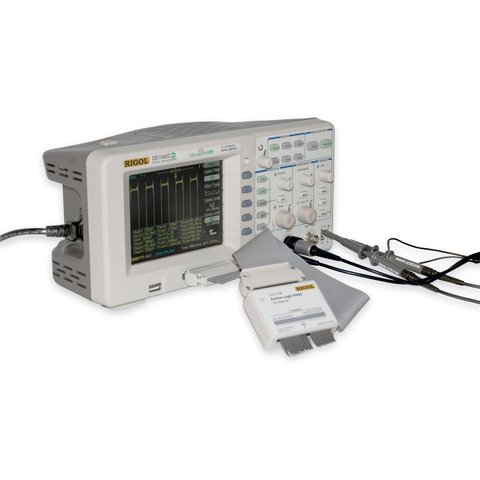

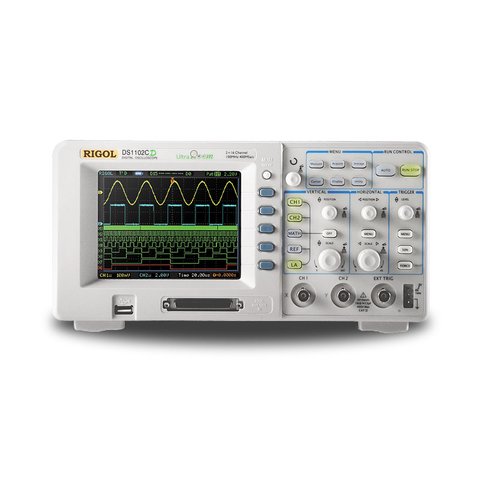

Цифровой осциллограф RIGOL DS1062CD обеспечивает исключительно точный просмотр осциллограмм и измерения, при довольно компактном исполнении устройства. Цифровой осциллограф RIGOL DS1062CD идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также в образовательных и учебных целях.

Цифровой осциллограф RIGOL DS1062CD – Особенности

  • Компактный дизайн, малые габариты
  • Полоса пропускания: 60 МГц
  • Количество каналов: 2
  • Частота дискретизации: 400 Мвыб/с в реальном времени и 25 Гвыб/с в эквивалентном режиме
  • Глубина памяти: 1 M слов (один канал), 512 K слов (два канала)
  • Автоматические измерения 20 параметров
  • Различные режимы синхронизации: Edge, Video, Pulse width, Slope, Alternative, Pattern, Duration
  • 10 осциллограмм, 10 настроек, хранение BMP и CSV
  • Математические функции: сложение, вычитание, умножение, быстрое преобразование Фурье, инвертирование
  • Автоматическая самокалибровка
  • Специальный цифровой фильтр и рекордер сигнала
  • Встроенный аппаратный частотомер
  • 5,7-дюймовый цветной ЖК дисплей
  • Многоязычный пользовательский интерфейс, встроенная справочная система

Цифровой осциллограф RIGOL DS1062CD – Руководство пользователя

Скачать руководство пользователя для цифрового осциллографа RIGOL DS1062CD (англ.)

Скачать руководство пользователя для цифрового осциллографа RIGOL DS1062CD (рус.)

Цифровой осциллограф RIGOL DS1062CD – Технические характеристики

Полоса пропускания 60 МГц
Частота дискретизации в реальном времени 400 Мвыб/с
Частота дискретизации в эквивалентном режиме 25 Гвыб/с
Глубина памяти
  • 1M слов (один канал)
  • 512K слов (два канала)
  • 512K слов (логический анализатор)
Время нарастания 5,8 нс
Диапазон временной развертки 5 нс/div - 50 с/div
Синхронизация Edge, Video, Pulse Width, Slope, Alternate
Входной импенданс 1 М Ω II 13 пФ
Вертикальная чувствительность 2 мВ/div - 5 В/div
Вертикальное разрешение 8 бит
Макс. входное напряжение 400 В (DC+AC пик)
Автоматические измерения Vpp, Vmax, Vmin,  Vtop, Vbase, Vamp,Vrms, Vavg, Vover, Vpre, Freq, Period, Rise, Fall, +Width, -Width, +Duty, -Duty, DelayA, DelayB
Математические функции сложение, вычитание, умножение, быстрое преобразование Фурье, инвертирование
Память
  • внутренняя: 10 осциллограмм и 10 настроек
  • USB: BMP, CSV, осциллограммы и настройки
Дисплей 5,7-дюймовый цветной ЖК, 320 x 234
Источник питания 100-240 В / 50 ВА макс.
Вес 2,3 кг

Цифровой осциллограф RIGOL DS1062CD – Комплектация

  • Цифровой осциллограф RIGOL М (1 шт.)
  • Кабель питания (1 шт.)
  • Щупы (2 шт.)

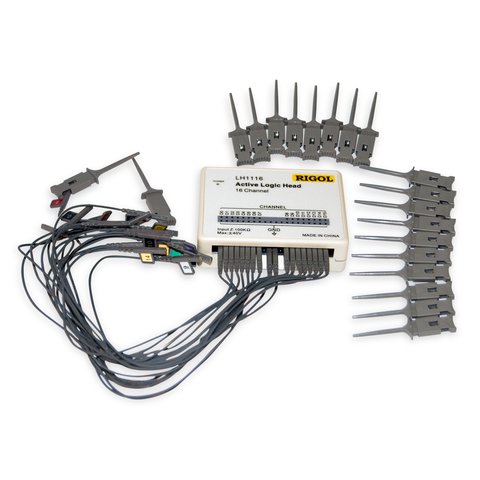

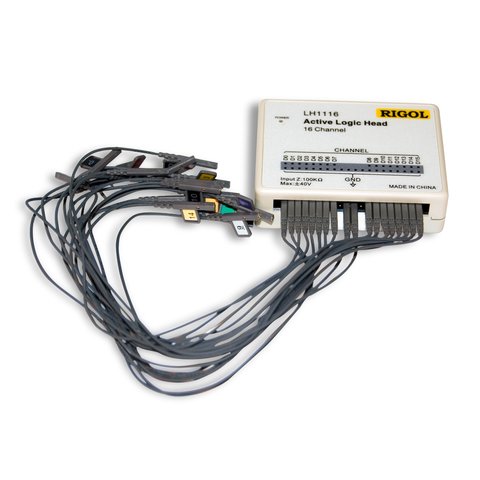

  • Логический анализатор (1 шт.)
  • Щупы для анализатора (16 шт.)
  • Кабель передачи данных анализатора (1 шт.)
  • USB кабель (1 шт.)
  • Руководство пользователя (1 шт.)
  • Программное обеспечение (1 шт.)
Комплектация, внешний вид и характеристики продукта могут отличаться от представленных на сайте и изменяться производителем без уведомления. Перед покупкой уточняйте у менеджера.
Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Характеристики

Диагональ экрана
  • 5,6" TFT дисплей
Количество каналов
  • двухканальный
  • с 16-канальным логическим анализатором
Объем памяти
  • 1 МБ
Полоса пропускания
  • 60 МГц
Тип
  • настольный
  • смешанных сигналов
Частота дискретизации
  • 400 МВыб/с
