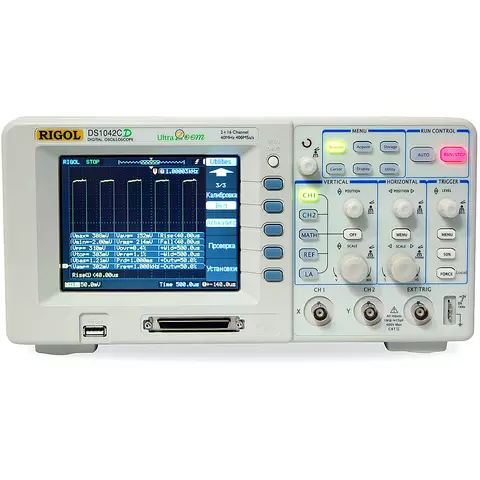

Цифровой осциллограф RIGOL DS1042C обеспечивает исключительно точный просмотр осциллограмм и измерения, при довольно компактном исполнении устройства. Цифровой осциллограф RIGOL DS1042C идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок.
Скачать руководство пользователя для цифрового осциллографа RIGOL DS1042C (англ.)
Скачать руководство пользователя для цифрового осциллографа RIGOL DS1042C (рус.)
| Полоса пропускания | 40 МГц |
| Частота дискретизации в реальном времени | 400 Мвыб/с |
| Частота дискретизации в эквивалентном режиме | 25 Гвыб/с |
| Глубина памяти |
|
| Время нарастания | 5,8 нс |
| Диапазон временной развертки | 5 нс/div - 50 с/div |
| Синхронизация | Edge, Video, Pulse Width, Slope, Alternate |
| Входной импенданс | 1 М Ω II 15 пФ |
| Вертикальная чувствительность | 2 мВ/div - 5 В/div |
| Вертикальное разрешение | 8 бит |
| Макс. входное напряжение | 400 В (DC+AC пик) |
| Автоматические измерения | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp,Vrms, Vavg, Vover, Vpre, Freq, Period, Rise, Fall, +Width, -Width, +Duty, -Duty, DelayA, DelayB |
| Математические функции | сложение, вычитание, умножение, быстрое преобразование Фурье, инвертирование |
| Память |
|
| Дисплей | 5,7-дюймовый цветной ЖК, 320 x 234 |
| Источник питания | 100-240 В / 50 ВА макс. |
| Вес | 2,3 кг |
| Диагональ экрана |
|
| Количество каналов |
|
| Объем памяти |
|
| Полоса пропускания |
|
| Тип |
|
| Частота дискретизации |
|
