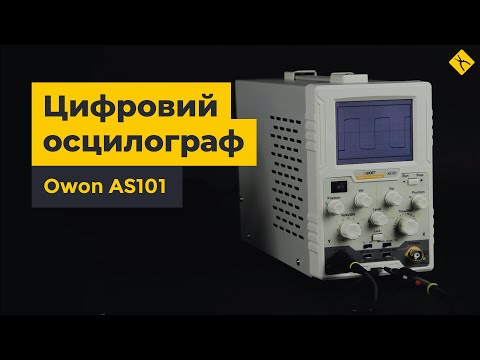

Цифровой осциллограф OWON AS101
Код: 897025
Цифровой осциллограф OWON AS101
Все о товаре
Описание
Характеристики
Видео
Доставка
Оплата
Гарантия
6250.44 ₴
5937.54 ₴
Все о товаре
Видео
Видео
Видео
Видео
Видео
Бестселлер
2 кг
Наличие на складе:
Гарантия: 12 месяцев - Львов
Настольный одноканальный осциллограф. Частота дискретизации 100 МВыб/с, полоса пропускания 10 МГц, скорость захвата осциллограмм 130 тыс/с. Читать далее
Описание
OWON AS101 – это одноканальный настольный осциллограф, который идеально подходит для проведения экспериментов и исследований в научных лабораториях, университетах, школьных классах, кружках и на производстве. Частота дискретизации 100 МВыб/с, полоса пропускания 10 МГц.
Панель управления устройства напоминает панель аналогового осциллографа, что значительно облегчает процесс обучения при переходе на более современные цифровые модели.
Особенности
- Ширина полосы пропускания 10 МГц.
- Частота дискретизации 100 МВыб/с.
- Скорость захвата осциллограмм 130 тыс/с (позволяет захватывать однократные и редко повторяющиеся сигналы).
- Передача формы сигналов в различных компонентах амплитудных полутонов с помощью многоуровневой шкалы.
- Возможность непрерывного регулирования скорости развертки и чувствительности по вертикали.
- Возможность регулировки уровня синхронизации.
- Специальная кнопка для блокировки триггера (уровень триггера автоматически удерживается на оптимальном значении независимо от амплитуды сигнала).
- Возможные режимы триггера: автоматический, нормальный, TV.
- Возможность вывода на внешний триггер / входной терминал на шкалу Х (при работе с фигурами Лиссажу).
- Возможность выбора источника триггера (внутренний, линейный, внешний).
- 3,7-дюймовый цветной ЖК-дисплей.
Видео
Технические характеристики
| Полоса пропускания | 10 МГц |
| Количество каналов | 1 |
| Максимальная частота дискретизации в реальном времени | 100 МВыб/с |
| Входные параметры | |
|---|---|
| Режим входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 5 пФ |
| Максимальное входное напряжение | ± 400 В |
| Скорость захвата осциллограмм | 130000 осц. / с |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Коэффициент развертки | 50 мкс / дел - 0,1 с / дел, 1, 2, 5 шаг |
| Точность | ± 100 ppm |
| Соотношение | ≥ 2.5:1 |
| Вертикальная система | |
| Коэффициент развертки | 5 мВ / дел - 10 В / дел |
| Время нарастания | ≤ 30 нс |
| Смещение | ± 10 дел |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Соотношение | ≥ 2.5:1 |
| Система синхронизации | |
| Режимы триггера | фронт, видеосигнал |
| Диапазон уровня запуска триггера | ± 4 деления от центра экрана |
| Точность уровня триггера | ± 0,3 дел |
| Источник триггера | внутренний, линейный, внешний |
| Тип триггера | автоматический, нормальный, TV |
| Блокировка триггера | есть |
| Входной импеданс внешнего триггера | 1 МОм ± 2%, 20 пФ ± 5 пФ |
| Максимальное входное напряжение внешнего триггера | 400 В |
| Запуск по фронту | |
| Режим запуска | по фронту (спадающему или нарастающему) |
| Запуск по видеосигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Триггерный выход зонда компенсатора | |
| Выходное напряжение | 0,5 В ± 2% |
| Частота | прямоугольная форма сигнала 1 кГц (± 1%) |
| Система измерения | |
| Режим | X-Y |
| Чувствительность | Х: 0,5 В / дел Y: 0,1 В / дел - 1 В / дел |
| Полоса пропускания (-3 дБ) | DC: 0 - 1 МГц AC: 10 Гц - 1 МГц |
| Общие характеристики | |
| Тип дисплея | 3.7 дюймов TFT-LCD-экран, 320×240 точек, 65536 цветов |
| Питание | 100 - 240 В AC RMS, 50 - 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Предохранитель | Т, 1 А, 250 В |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м хранения до 15000 м |
| Метод охлаждения | естественная конвекция |
| Габариты | 288 × 192 × 117 мм |
| Вес | 1,8 кг |
Руководство пользователя
Загрузить руководство пользователя для OWON AS101 (англ.).
Комплектация
- Цифровой осциллограф OWON AS101 — 1 шт.
- Кабель питания — 1 шт.
- Инструкция — 1 шт.
- Измерительный щуп — 1 шт.
- Щуп для регулировки — 1 шт.
