Матрица для кримпера Pro'sKit CP-236DM6

Матрица для кримпера Pro'sKit CP-236DM6 – сменная матрица для обжима коннекторов Molex 8P8C/RJ45. Матрица изготовлена из углеродистой стали и подходит для целого ряда кримперов Pro'sKit.

Применение

• Обжим коннекторов Molex 8P8C/RJ45.
• Сечение проводов: круглый кабель до Ø5.8 мм.

Технические характеристики

Материал	Сталь S45C

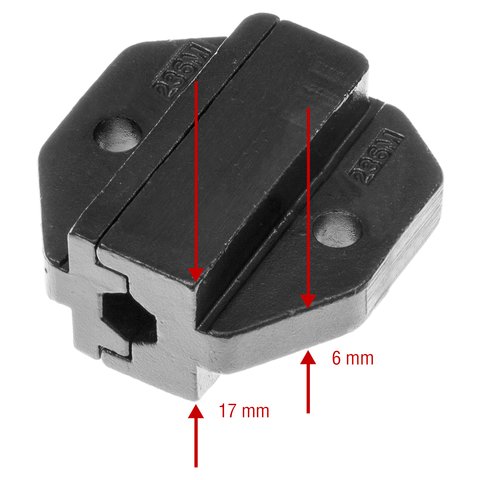

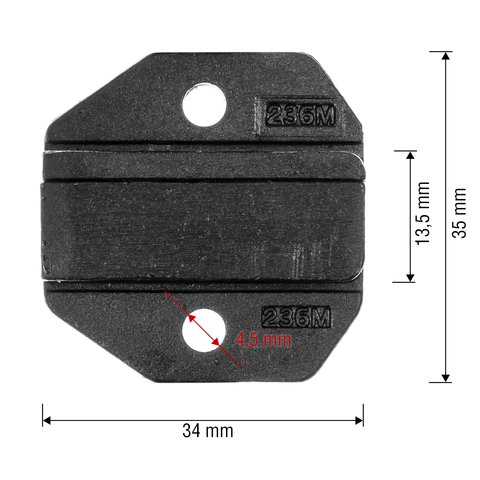

Схема насадки

Наконечники

Наконечники кольцевые и вилочные изолированные

Совместимость

Кримперы без матриц

• Кримпер Pro'sKit CP-371
• Кримпер Pro'sKit CP-372
• Кримпер Pro'sKit CP-3005F
• Кримпер Pro'sKit 1PK-3003F

Кримперы со сменной матрицей

• Кримпер Pro'sKit 1PK-3003FD28
• Кримпер Pro'sKit 6PK-230C
• Кримпер Pro'sKit 6PK-230PA
• Кримпер Pro'sKit 6PK-301E
• Кримпер Pro'sKit 6PK-301H
• Кримпер Pro'sKit 6PK-301N
• Кримпер Pro'sKit 6PK-301R
• Кримпер Pro'sKit 8PK-301F1
• Кримпер Pro'sKit 8PK-301F2
• Кримпер Pro'sKit 9PK-2026A
• Кримпер Pro'sKit CP-371G
• Кримпер Pro'sKit CP-371M
• Кримпер Pro'sKit CP-371T
• Кримпер Pro'sKit CP-371Y
• Кримпер Pro'sKit CP-371Y1
• Кримпер Pro'sKit CP-372G
• Кримпер Pro'sKit CP-372N

Сравнительные характеристики

Модель	Схема	Применение	Коннекторы
Pro'sKit 1PK-3003D1		Наконечники: кольцевые и вилочные изолированные. Сечение проводов: 0.325-5.261 мм²
Pro'sKit 1PK-3003D2		Разъемы: плоские неизолированные РП-П, РП-М (автоклеммы). Сечение проводов: 0.325-3.31 мм²
Pro'sKit 1PK-3003D4		Коннекторы: SMA и SFR. Сечение проводов: оптоволокно .095"
Pro'sKit 1PK-3003D10		Коннекторы: BNC-F. Тип кабелей RG 59,6. Сечение проводов: .255", .320", .350"
Pro'sKit 1PK-3003D11		Коннекторы: 8P8C/RJ45.
Pro'sKit 1PK-3003D12		Коннекторы: 6P2C/RJ11-RJ12.
Pro'sKit 1PK-3003D13		Коннекторы: DEC MMJ 6P2C/RJ11.
Pro'sKit 1PK-3003D14		Коннекторы: 8P8C/RJ45.
Pro'sKit 1PK-3003D16		Коннекторы: 4P4C/RJ22.
Pro'sKit 1PK-3003D17		Коннекторы: 10P10C/RJ50.
Pro'sKit 1PK-3003D17-MA		Коннекторы: экранированные 8P8C/RJ48 типа Hirose.
Pro'sKit 1PK-3003D21		Наконечники: миниатюрные кольцевые и вилочные изолированные. Сечение проводов: 0.28-1.21 мм²
Pro'sKit 1PK-3003D36		Контакты: BLS, HU, PHU, MF. Сечение проводов: 0.05-0.25/0.35-0.9 мм²
Pro'sKit CP-236DC		Разъемы: плоские неизолированные РП-П, РП-М (автоклеммы). Сечение проводов: 0.5-1.0 / 1.5-2.5 / 4.0-6.0 мм²
Pro'sKit CP-236DE		Наконечники: втулочные НШВИ, НШВИ(2), НШВ. Сечение проводов: 0.5, 0.75, 1.0, 1.5, 2.5, 4.0 мм²
Pro'sKit CP-236DM5		Коннекторы: Molex. Сечение проводов: круглый кабель до Ø5.2 мм
Pro'sKit CP-236DM6		Коннекторы: Molex 8P8C/RJ45. Сечение проводов: круглый кабель до Ø5.8 мм
Pro'sKit CP-236DN		Наконечники: кольцевые и вилочные неизолированные. Сечение проводов: 1.5 / 2.5 / 6 / 10 мм²
Pro'sKit CP-236DQ		Коннекторы: короткие экранированные 8P8C/RJ45 типа Hirose.
Pro'sKit CP-236DQ1		Коннекторы: экранированные 8P8C/RJ45 типа Hirose.
Pro'sKit CP-236DR		Наконечники: кольцевые и вилочные изолированные. Сечение проводов: 0.5-1.0 / 1.5-2.5 / 4.0-6.0 мм²
Pro'sKit CP-336DG		Коннекторы: BNC. Тип кабелей: RG 58, 59, 62, 174, оптоволокно. Сечение проводов: 043", .068", .100", .137", .213", .255"
Pro'sKit CP-336DH1		Коннекторы: BNC-F. Тип кабелей RG 59, 6. Сечение проводов: .255", .320", .350"
Pro'sKit CP-336DI		Коннекторы: BNC. Тип кабелей RG 58, 59, 6, 174. Сечение проводов: .255", .213", .093", .068", 0.315"
Pro'sKit CP-336DK4		Коннекторы: BNC. Тип кабелей RG 58, 59, 6, 174. Сечение проводов: .100", .128", .190", .213"
Pro'sKit CP-336DV		Коннекторы: SMA, SMB, SMC и MCX. Сечение проводов: .043", .069", .100", .128", .151", .213"
Pro'sKit CP-5S1D		Коннекторы: Solar-коннекторы MC 3 Сечение проводов: 2,5/4,0/6,0 мм² (AWG 14/12/10).
