Фрезерно-гравировальный 5-осевой станок ChinaCNCzone HY 6040 с USB, 2200 Вт
Все о товаре
Описание

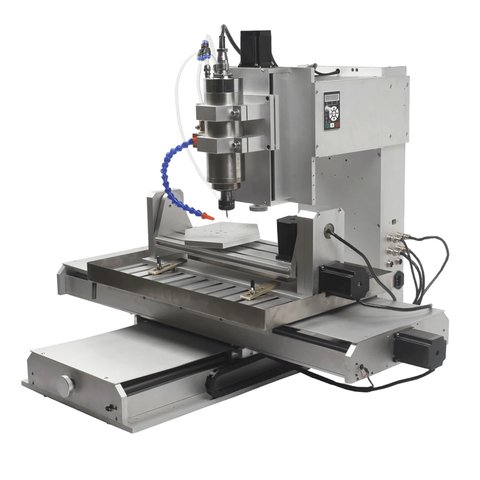

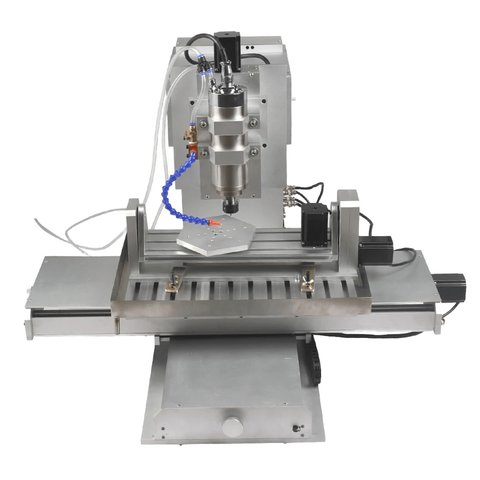

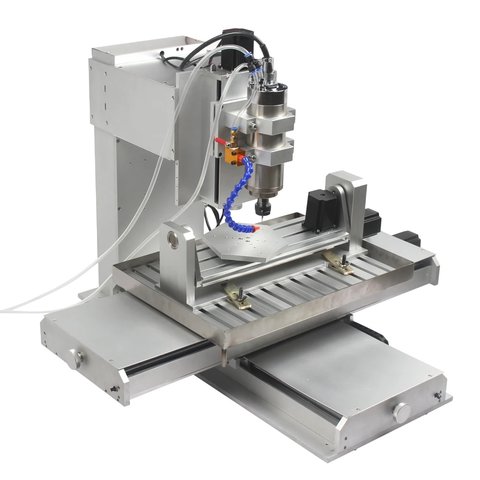

ChinaCNCzone HY 6040 — настольный 5-осевой ЧПУ-станок с USB-подключением. Компактная и функциональная машина, предназначенная для широкого спектра профессиональных задач и хобби по фрезерованию и гравировке.
Эффективная рабочая зона составляет 600 × 400 × 150 мм, а шпиндель мощностью 2200 Вт оборудован системой водяного охлаждения, что позволяет обрабатывать как мягкие, так и твердые материалы.

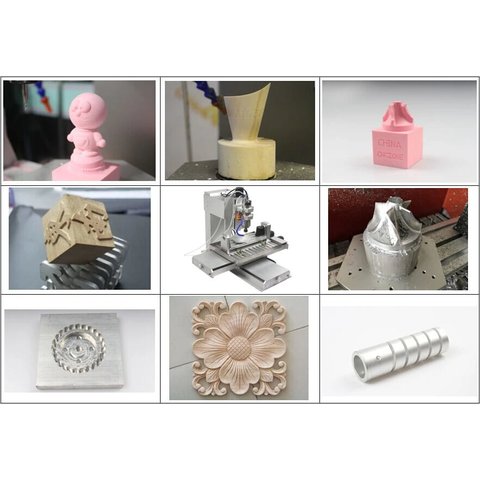

Главным преимуществом данной модели является полноценная 5-осевая обработка, которая позволяет одновременно работать по пяти осям без перестановки детали. Такой подход значительно повышает точность, уменьшает погрешности и сокращает производственный цикл. Станок идеально подходит для создания 3D-изделий сложной формы, декоративных элементов, пресс-форм, прототипов и деталей с криволинейными поверхностями.
Станок подключается к ПК через USB-интерфейс и управляется программным обеспечением Mach3. G-код передается непосредственно с компьютера, что снимает любые ограничения на объем рабочих файлов.
Особенности
- 5 осей: одновременная обработка сложной геометрии под любым углом
- Интегрированная система управления: контроллер, драйверы и инвертор вмонтированы в корпус станка (подключение к ПК через USB без внешних блоков)
- Мощный шпиндель с водяным охлаждением для длительных нагрузок
- Функция автопроверки для безопасной работы

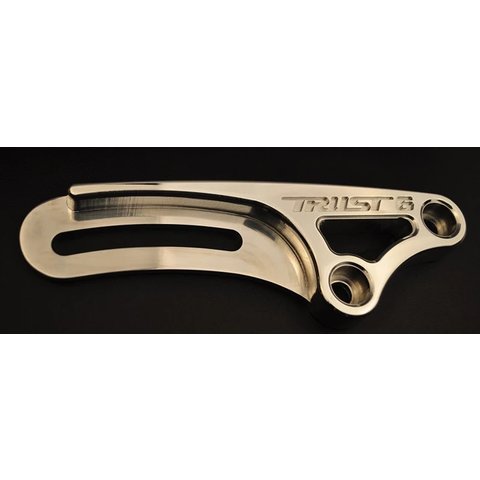

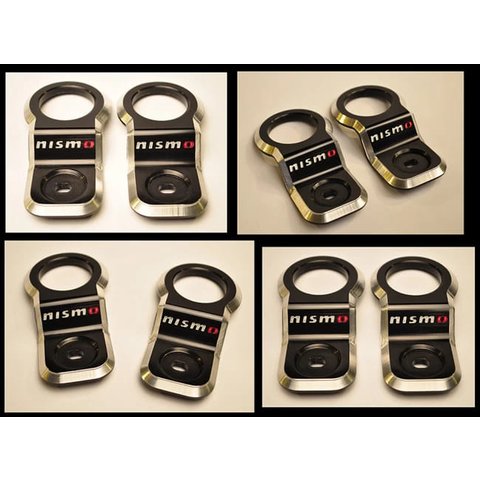

- Возможность гравировки алюминия и других твердых материалов
- Соответствие стандарту CE
- Обновления в новой версии (по сравнению со старой моделью):
- бесплатные постпроцессоры: предоставляются постпроцессоры для Powermill и UG (NX), что экономит время инженера на настройку
- USB-интерфейс: вместо устаревшего LPT-порта используется USB-подключение (плата управления USB CNC)
- независимые драйверы: каждая ось имеет свой отдельный драйвер для более высокой точности

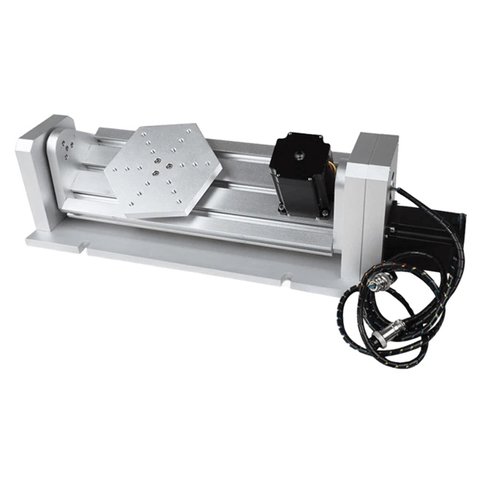

- более мощные двигатели: увеличенные шаговые двигатели на осях A и B для лучшей фиксации и точности при 5-осевой обработке

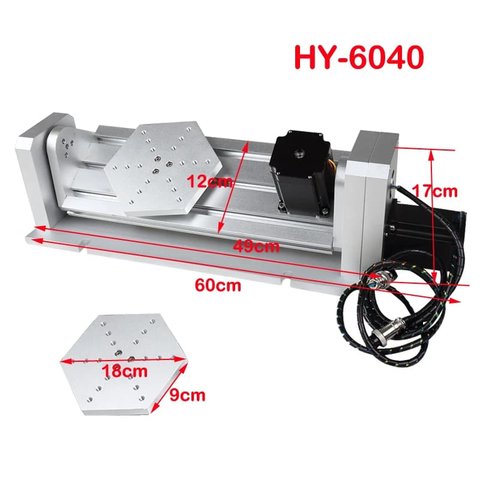

- антивибрационная конструкция: специальные крепления 5-й оси для стабильной работы
- стальной бак: поддон для жидкости теперь из нержавеющей стали (ранее был акриловый)
Технические характеристики
| Режим обработки | 5-осевая (X, Y, Z + A + B) |
| Эффективная зона обработки (ход осей) | 600 × 400 × 150 мм |
| Совместимые материалы | алюминий, латунь, медь, дерево, акрил, пластики, гравировка на нержавеющей стали (твердостью до 45 HRC) |
| Тип ШВП (шарико-винтовая передача) | 1605 |
| Материал направляющих (XYZ) | хромированные валы (XY — 20 мм, Z — 16 мм) |
| Крутящий момент осей XYZ | 2,2 Н·м (250 унция/дюйм, типоразмер двигателя 57 × 78 мм) |
| Двигатели 4-й и 5-й осей | типоразмер 57 × 56 мм |
| Коэффициент передачи (4 и 5 оси) | 1:6 |
| Повторяемая точность позиционирования | 0,01 мм |
| Рабочая точность шпинделя | 0,02 мм |
| Скорость обработки | 0 – 4000 мм/мин |
| Скорость вращения (оси A/B) | 0 – 180 об/мин |
| Максимальная нагрузка | XY (стол): 50 кг |
| XY + A + B: 15 кг | |
| Насос для водяного охлаждения | 55 Вт; 46,6 л/мин |
| Материал поддона | нержавеющая сталь (для сбора смазочно-охлаждающей жидкости) |
| Импульсный блок питания | Встроенный (24 В / 350 Вт) |
| Мощность шпинделя | 2200 Вт (водяное охлаждение) |
| Питание | 220 В |
| Выходной ток драйверов | 4,5 A (пиковый 5 A) |
| Цанга | 3 / 3,175 / 6 мм (патрон ER20) Шпиндель поддерживает установку любых цанг стандарта ER20 (для инструмента диаметром до 13 мм). Для работы со сверхтонкими граверами возможно использование переходника на ER11 |
| Тип подключения | USB (Plug and Use) |
| Совместимые операционные системы | Windows XP / Windows 7/10/11 |
| Программное обеспечение | MACH3 3.04 |

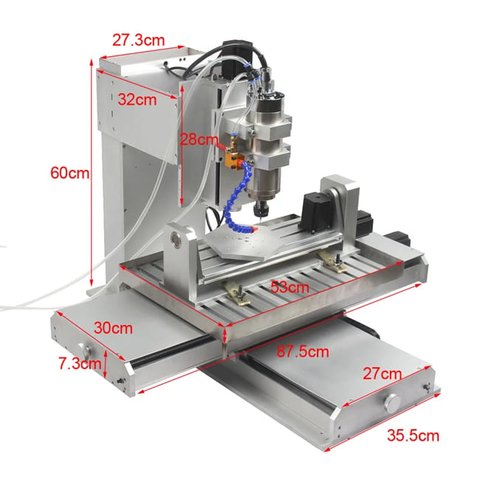

| Габариты | станок: 715 (В) × 700 (Д) × 610 (Ш) мм |
| упаковка (деревянный ящик): 880 × 960 × 920 мм | |
| Вес | нетто: 103 кг |
| брутто: 149 кг |

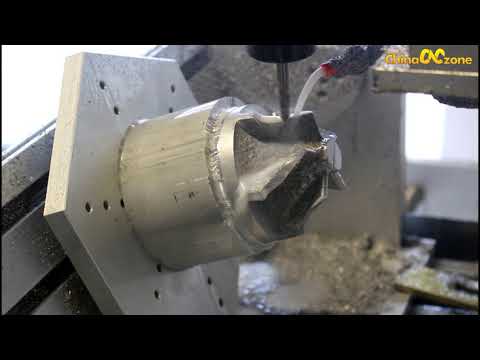

Видео
Комплектация
- Фрезерно-гравировальный 5-осевой станок ChinaCNCzone HY 6040 с USB — 1 шт.
- Стол-поддон для сбора и рециркуляции жидкости (установлен) — 1 шт.
- Водяной насос для системы охлаждения — 1 шт.
- Фрезы и инструменты для обслуживания — 1 компл.
- USB-кабель для подключения к ПК — 1 шт.
