Механический комплект для калибровки векторных и спектральных анализаторов SIGLENT. Тип N (папа), 50 Ом, 0-9 ГГц, состав: нагрузка холостого хода, короткозамкнутая нагрузка, сквозная нагрузка и перемычка с соединителями типа N Читать далее
SIGLENT F504MS – это набор эталонов для механической калибровки коаксиальных линий с разъемом типа N и сопротивлением 50 Ом. В набор входят фиксированные нагрузки, разомкнутые цепи и короткозамкнутые стандарты, а также сквозные адаптеры, рассчитанные на диапазон частот от постоянного тока (DC) до 9 ГГц. Эти эталоны используются для калибровки скалярных и векторных анализаторов цепей, позволяя выявлять систематические погрешности в измерениях.
Особенности
Поддержка сигналов с частотами от постоянного тока (DC) до 9 ГГц для универсальности в измерениях.
Содержит фиксированные нагрузки, разомкнутые цепи, короткозамкнутые стандарты и сквозные адаптеры.
Высокая точность с фазовым отклонением ≤ ± 0,8° и минимальными обратными потерями.
Износостойкость более 2000 циклов подключения.
Работает в температурном диапазоне от -15 ℃ до +35 ℃.
Технические характеристики
Тип модели
Разъем
Характеристики
Открытый
N-коннектор
DC – 9 ГГц, фазовое отклонение ≤ ± 0,8°
Короткозамкнутый
N-коннектор
DC – 9 ГГц, фазовое отклонение ≤ ± 0,8°
Нагрузка
N-коннектор
DC – 9 ГГц, КСВ ≤ 1.032 (обратные потери ≥ -36 дБ)
Сквозной
N-коннектор - N-коннектор
DC – 9 ГГц, КСВ ≤ 1,06 (обратные потери ≥ -31 дБ), 9 – 18 ГГц, КСВ ≤ 1,1 (обратные потери ≥ -26 дБ), вносимые потери ≤ 0,2 дБ, задержка = 197,1 пс
Общие характеристики
Сопротивление
50 Ом
Мощность
1 Вт
Стандарт интерфейсов
IEC 60169-16
Износостойкость
> 2000
Крутящий момент
1,35 Нм
Размер гаечного ключа
19 мм
Температура
-15 ℃ ~ + 35 ℃
Комплектация

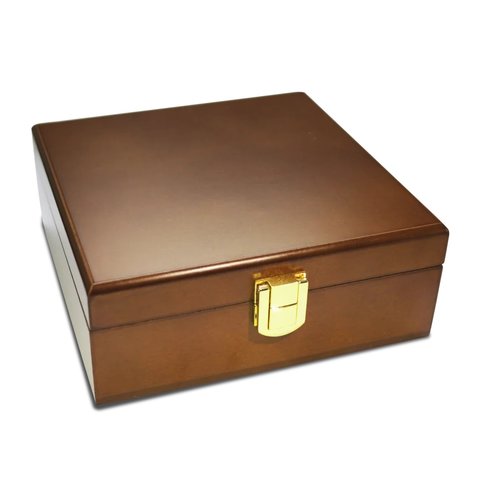

Калибровочный набор SIGLENT F504MS — 1 шт.
