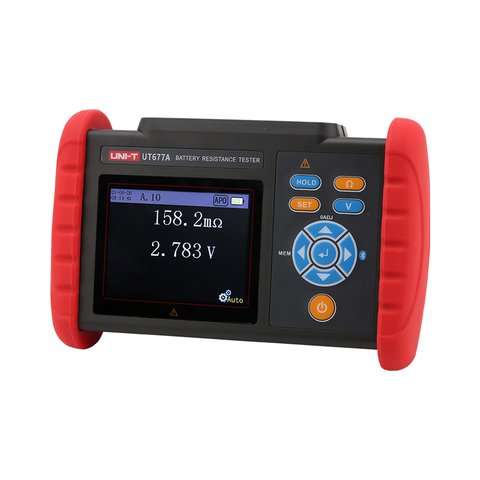

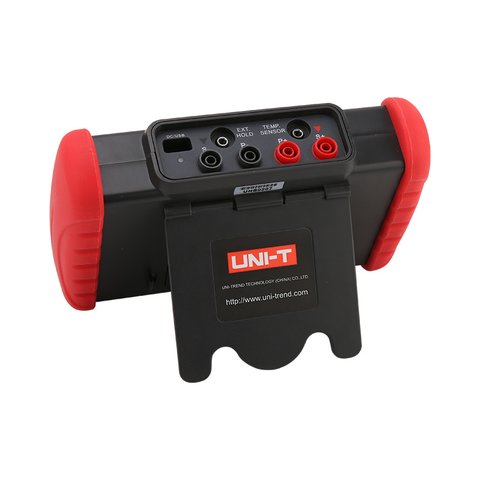

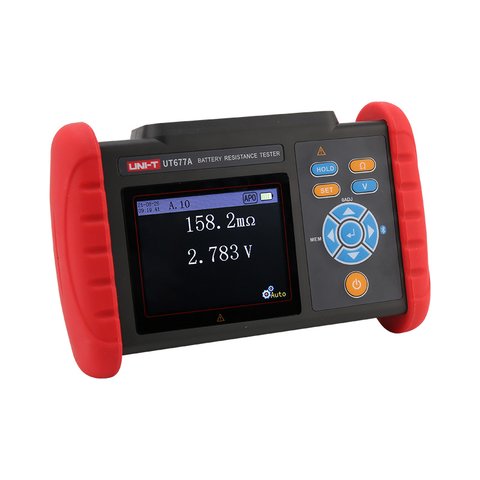

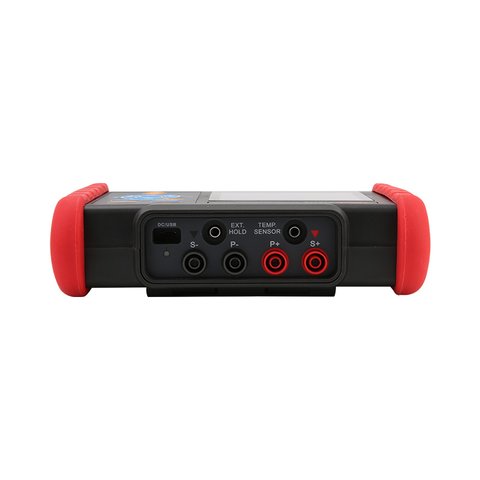

Анализатор батарей UNI-T UT677A
Все о товаре
Описание
UNI-T UT677A – это измерительный прибор, предназначенный для измерения внутреннего сопротивления, напряжения и температуры перезаряжаемых батарей (свинцово-кислотных и литиевых) и оценки их состояния. Кроме того, анализатор подходит для измерения ESR-параметров электролитических конденсаторов.
Для измерения внутреннего сопротивления батареи, в UT677A используется четырехконтактный метод, который гарантирует правильное значение измерения без влияния контактного сопротивления между тестовым проводом, клеммой и электродом батареи.
Данный анализатор отличается широким диапазоном измерения, высоким разрешением и усовершенствованной системой защиты от помех. UNI-T UT677A обеспечивает точное, надежное и стабильное измерение. Это незаменимый инструмент при производстве и установке аккумуляторов, а также при производстве и обслуживании различного оборудования.
Особенности
- Тестирование внутреннего сопротивления: 0,000 мОм~3,100 Ом.
- Тестирование напряжения: 0,000 В~±71,00 В.
- Тестирование температуры: -10,0 °С~60,0 °С.
- Поддержка программного обеспечения для ПК.
- Быстрый отклик: ≤200 мс.
- Функция оценки результатов измерения.
- 5000 единиц хранения данных и перезаряжаемая литиевая батарея.
- Поддержка Bluetooth APP (Android).
Технические характеристики
| Функция измерения | Диапазон/Точность | Разрешение |
|---|---|---|
| Внутреннее сопротивление батареи | 0,000 мОм~3 мОм / ±1% полной шкалы ± 20 ед. | 1 мкОм |
| 3000 мОм~30 мОм / ±0,5 % полной шкалы ±15 ед. | 10 мкОм | |
| 3000 мОм~300 мОм / ±0,5 % полной шкалы ±15 ед. | 100 мкОм | |
| 300 мОм~3 Ом / ±0,5% полной шкалы ±15 ед. | 100 мОм | |
| Напряжение батареи | 0,000 В~±7 В / ±0,2% полной шкалы ±10 ед. | 1 мВ |
| 7 В~±71,00 В / ±0,2 % полной шкалы ±10 ед. | ||
| Температура | -10,0°C~60,0°C (один диапазон) / ± 1,0°C | 0.1°C |
| Температура/влажность | 23°C ± 5°C, <75% относительной влажности | |
| Общие характеристики | ||
| Метод измерения | 1. Измерение внутреннего сопротивления: 1 кГц переменного тока, 4-контактный метод тестирования, напряжение на клеммах холостого хода 3 В макс 2. Измеряемый ток: 2,0 мА~200 мА (разные измерительные токи в разных диапазонах) 3. Измерение температуры: датчик температуры NTC (10 кОм при 26°C) 4. Метод аналого-цифрового преобразования: последовательное приближение 5. Частота обновления дисплея: 5 раз/сек |
|
| Дисплей | 3,5-дюймовый, 16-битный, цветной, 320×240 пикселей | |
| Время отклика | 200 мс | |
| Время измерения | около 2 секунд | |
| USB-интерфейс | считывание значений измерений в реальном времени, считывание предыдущих значений измерений | |
| Bluetooth-приложение | есть | |
| Удержание и хранение данных | ручное и автоматическое удержание и хранение; хранение до 5000 наборов данных измерений | |
| Функция оценки измерения | PASS (успешно), WARNING (предупрежение), FAIL (неудача), могут быть предварительно установлены | |
| Питание | литиевая батарея 3,7 В, индикатор мощности, напоминающий о необходимости своевременной зарядки | |
| Потребляемая мощность | 300 мА мин./500 мА макс. | |
| Автоматическое отключение | приблизительно через 15 минут | |
| Вес | 480 г (с батареей) | |
| Габариты | 190 мм × 121 мм × 51 мм | |
| Рабочая температура и влажность | -10°C～40°C; до 80% относительной влажности | |
| Температура и влажность хранения | -20°C～60°C; до 70% относительной влажности | |
| Сопротивление изоляции | более 20 МОм (500 В между цепью и корпусом) | |
| Испытание на электрический пробой | AC 3700 В/сркв.зн. (между цепью и корпусом) | |
| Внешнее магнитное поле | <40 А/м | |
| Внешнее электрическое поле | <1 В/м | |
| Стандарты безопасности | IEC 61010 | |
Руководство пользователя
Загрузить руководство пользователя для UNI-T UT677A (англ.).
Комплектация
- Анализатор батарей UNI-T UT677A — 1 шт.
- Измерительные щупы — 1 компл.
- USB-кабель — 1 шт.
- Адаптер питания — 1 шт.
- Руководство пользователя — 1 шт.
