Как правильно обслуживать 3D-принтер

3D-принтер – это не просто инструмент, а настоящий помощник, воплощающий ваши идеи в реальность, позволяя создавать детали, прототипы или даже подлинные произведения искусства.

Также как домашний любимец, он будет верно служить вам, но при этом требует внимания, заботы и регулярного ухода, чтобы оставаться здоровым и функциональным в течение продолжительного времени. Без надлежащего обслуживания принтер может «заболеть», то есть начать выдавать некачественные модели, несвойственный шум, а то и вообще прекращать работу в процессе печати. Для 3D-принтера пыль, износ деталей, засорение сопла или разрегулированная кинематика – это как недостаток корма или прогулок для вашего домашнего любимца.

Регулярная очистка, смазка, проверка узлов и замена компонентов не только продлевают жизнь вашего 3D-принтера, но и обеспечивают стабильно высокое качество печати. Обслуживая принтер надлежащим образом, вы инвестируете в его долговечность и собственное спокойствие, ведь правильно настроенное и бережно ухоженное устройство гарантирует удовлетворение от работы без лишних хлопот.

Итак, перейдем непосредственно к чек-листу обслуживания 3D-принтера.

Содержание

• Защита от пыли
• Смазка узлов
• POM-ролики и подшипники
• Процедура Cold Pull для очистки сопла
• Проверка экструдера
• Регулировка кинематики
• Замена сопла
• Дополнительные аспекты обслуживания
• Таблица периодичности обслуживания
• Предотвращение распространенных проблем
• Рекомендации по хранению
• Заключение

Защита от пыли

Пыль, накапливающаяся на компонентах принтера, может влиять на качество печати и вызвать перегрев или износ деталей.

Для очистки используйте:

• Микрофибровые салфетки и изопропиловый спирт (90% или выше) для очистки поверхностей;
• Сжатый воздух для удаления пыли с труднодоступных мест, например, вентиляторов;
• Мягкие щетки для очистки направляющих и роликов.

Рекомендации:

• Вентиляторы: Очищайте лопасти вентиляторов (охлаждение экструдера, хотенда, платы управления) по крайней мере раз в 1 – 2 месяца. Во время чистки удерживайте вентилятор в зафиксированном положении во избежание вращения, которое может повредить подшипники. Если пыль не поддается удалению, используйте ватные тампоны, смоченные изопропилом. Замените вентилятор, если он шумит или плохо вращается. При этом для обеспечения более длительного срока службы отдавайте предпочтение моделям с двойными подшипниками.
• Платформа (print bed): Перед каждым сеансом печати очищайте поверхность с помощью изопропилового спирта или моющего средства (например, Fairy) для удаления жира и остатков пластика. Не используйте абразивные материалы, чтобы избежать царапин на поверхности.
• Направляющие и ролики: Удаляйте пыль с линейных направляющих и полиоксиметиленовых POM-роликов с помощью сухой микрофибры раз в месяц.

Важно! Не допускайте попадания в экструдер пыли, это может привести к засорению сопла. Для снижения вероятности загрязнения используйте фильтр для филамента.

Смазка узлов

Правильная и своевременная смазка уменьшает трение, износ и шум в движущихся частях 3D-принтера. Однако не все компоненты нуждаются в смазке, а неправильное использование смазки может ухудшить работу вашего устройства.

Узлы, которые необходимо смазывать:

• Линейные направляющие и стержни: Используйте синтетическое масло, например, Super Lube или другие масла на основе политетрафторэтилена (PTFE Grease). Наносите смазочное масло тонким слоем через каждые 500 – 1000 ч работы или если замечаете скрип или неравномерное движение узлов. Перед смазкой очищайте стержни изопропилом и удаляйте остатки старого масла.
• Ходовые винты (Z-ось): Используйте смазочное масло на основе лития (Lithium Grease) раз в 6 месяцев или через каждые 1000 ч работы. Избегайте нанесения избыточного количества, чтобы излишнее масло не становилось очагом накопления пыли.
• Шестерни экструдера: Если у экструдера металлические шестерни, наносите небольшое количество масла Super Lube раз в 6 – 12 месяцев. Пластиковые шестерни обычно не нуждаются в смазке.

Узлы, которые НЕ следует смазывать:

• POM-ролики: Полиоксиметиленовые ролики имеют низкий коэффициент трения и не нуждаются в смазке маслом. Смазка может привести к накоплению пыли и к ухудшению движения роликов.
• Ремни: Ремни не следует смазывать в принципе, поскольку смазка может повредить резиновый материал или снизить силу натяжения.
• Подшипники с герметичным уплотнением: Подшипники закрытого типа (например, 608ZZ) не нуждаются в смазке, поскольку они уже содержат масло от производителя.

Важно! Всегда проверяйте подробные рекомендации производителя вашего 3D-принтера, поскольку некоторые модели могут иметь специфические требования к используемым маслам.

POM-ролики и подшипники

POM-ролики и подшипники представляют собой критические компоненты в кинематике принтера, поскольку они обеспечивают плавное движение осей.

Основные моменты ухода за ними включают в себя:

• POM-ролики:
  • Осмотр: Раз в 3 – 6 месяцев проверяйте ролики на наличие признаков трещин, износа или деформаций. Изношенные ролики могут вызвать неравномерное движение и вибрацию.
  • Замена: Проводите замену роликов раз в 1 – 2 года или после 2000 – 3000 ч печати в зависимости от интенсивности использования. Выбирайте качественные ролики от проверенных производителей (например, Misumi или Trianglelab).
  • Смазка: Смазывайте открытые линейные подшипники маслом Super Lube раз в 6 месяцев после очистки. Закрытые подшипники не нуждаются в дополнительном обслуживании.

• Подшипники:
  • Осмотр: Проверяйте подшипники (например, в каретках осей или натяжителях ремней) с периодичностью раз в 6 месяцев. Шумы, заедание или люфт свидетельствуют о необходимости замены.
  • Замена: Проводите замену подшипников открытого типа (например, LM8UU) раз в 1 – 2 года или после 2000 ч работы. Подшипники закрытого типа (например, 608ZZ) могут служить до 3 – 5 лет при низкой нагрузке.
  • Смазка:Смазывайте открытые линейные подшипники маслом Super Lube раз в 6 месяцев после предварительной очистки. Закрытые подшипники не требуют обслуживания.

Процедура Cold Pull для очистки сопла

Процедура Cold Pull («холодная протяжка») – это эффективный метод очистки сопла от остатков пластика, грязи или засоров.

Порядок проведения:

1. Нагрейте хотенд до температуры плавления используемого вами пластика (например, 200 – 220°C для PLA, 240 – 260°C для ABS).
2. Вставьте филамент (желательно нейлон или PETG, поскольку они оптимально удаляют остатки) и вручную протолкните его через сопло таким образом, чтобы выдавить остатки старого пластика.
3. Снизьте температуру до 90 – 100°C (для PLA) или 120 – 140°C (для ABS/PETG), чтобы пластик стал вязким, но не жидким.
4. Резко вытащите филамент вручную. Повторите этот шаг 3 – 5 раз до тех пор, пока извлекаемый пластик не будет выглядеть полностью чистым.

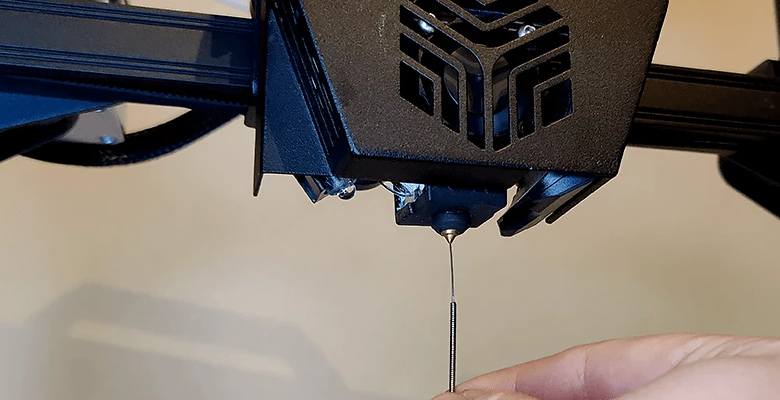

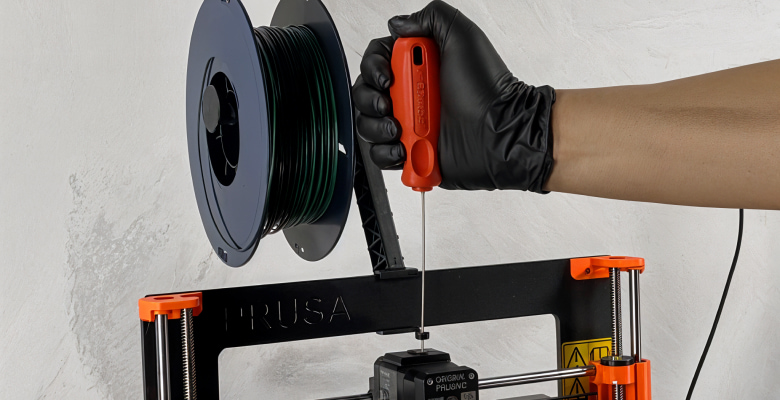

5. Проверьте сопло, просветив его фонариком. При наличии остающихся признаков засорения повторите процедуру или используйте тонкую металлическую иглу (0,4 мм).

Периодичность: Выполняйте процедуру раз в 1 – 2 месяца или при появлении признаков засорения сопла (неравномерная экструзия, пропуски пластика).

Полезный совет: Чтобы уменьшить налипание пластика и поддерживать стабильную температуру, используйте для защиты сопла силиконовый чехол на термоблоке.

Проверка экструдера

Экструдер отвечает за подачу пластика, поэтому его состояние критическим образом влияет на качество печати.

Что необходимо проверять:

• Шестерни экструдера: Очищайте шестерни от пластиковой стружки раз в 1-2 месяца с помощью щетки или сжатого воздуха. Проверяйте износ зубьев – изношенные шестерни нужно заменить.
• Пружина прижима: Убедитесь, что пружина экструдера обеспечивает достаточное давление на филамент. Если давление слишком слабое, отрегулируйте винт или замените пружину.
• PTFE-трубка (для Bowden-экструдера): Проверяйте трубку каждые 3 – 6 месяцев. Потемнение, деформация или неровный край свидетельствуют о необходимости замены.

Периодичность: Проводите проверку каждые 1 – 2 месяца или при возникновение проблем (щелчки экструдера, неравномерная подача пластика и т.п.).

Регулировка кинематики

Правильная настройка кинематики обеспечивает точность и плавность движения.

• Дрыгостол:
  • Проверяйте натяжение ремней осей X и Y. Ремни должны быть тугими, но не чрезмерно натянутыми (при нажатии ремень должен прогибаться на 2 – 3 мм).
  • Отрегулируйте платформу (bed leveling) с помощью листа бумаги (толщиной 0,1 мм) таким образом, чтобы сопло едва касалось бумаги во всех углах. Проводите калибровку каждые 1 – 2 недели.
  • Проверяйте люфт в каретке оси Z. Если винты оси Z шатаются, подтяните муфты. Однако не затягивайте винты, крепящие гайку винта оси Z к каретке, ведь люфт в этом узле необходим для компенсации неровности винта.
• CoreXY:
  • Убедитесь, что ремни осей X и Y имеют одинаковое натяжение, иначе возможны перекосы. Для точной регулировки используйте натяжители ремней.
  • Проверяйте параллельность направляющих оси Z. Неправильное выравнивание может привести к смещению слоев во время печати.
  • Отрегулируйте V-ролики (если используются) таким образом, чтобы они плотно прилегали к направляющим без чрезмерного давления.

Периодичность: Проверяйте кинематику каждые 1 – 2 месяца или после транспортировки принтера.

Замена сопла

Сопло подвергается износу через трение с пластиком, особенно при печати абразивными материалами (например, карбоном или металлом).

• Признаки износа: Неравномерная экструзия, дефекты на поверхности модели, засорение.
• Замена: Проводите замену сопла каждые 6 – 12 месяцев или после 1000 – 2000 ч печати. Выбирайте сопла из качественных материалов (например, латунь для PLA/PETG, закаленная сталь для абразивных пластиков).
• Процедура:
  1. Нагрейте хотенд до 200 – 250°C.
  2. Осторожно открутите старое сопло с помощью ключа (не используйте проволочные щетки, чтобы избежать царапин).
  3. Установите новое сопло, затянув его с умеренной силой.
  4. После замены выполните процедуру Cold Pull.

Дополнительные аспекты обслуживания

• Обновление прошивки: Регулярно проверяйте обновление прошивки принтера (например, Marlin или Klipper). Обновления могут повысить точность и открыть доступ к новым функциям. Рекомендуемая периодичность – раз в 6 – 12 месяцев.
• Проверка проводки: Осматривайте провода и разъемы раз в 3 – 6 месяцев. Поврежденная изоляция или слабые контакты могут вызвать сбои в работе устройства.
• Калибровка PID: Чтобы избежать колебаний температуры, выполняйте PID-настройки температуры хотенда и платформы раз в 6 месяцев.

Таблица периодичности обслуживания

Предотвращение распространенных проблем

• Плохая адгезия первого слоя: Регулярно выполняйте калибровку платформы и очищайте ее. Используйте клей (PVP или специальный спрей) для материалов типа ABS или PETG.
• Смещение слоев: Проверьте натяжение ремней, состояние роликов и направляющих. С помощью CoreXY убедитесь, что ремни параллельны и имеют равное натяжение.
• Засоренное сопло: Используйте качественный филамент и регулярно проводите процедуру Cold Pull. Избегайте резкого изменения температуры во время печати.

Рекомендации по хранению

• Храните 3D-принтер в сухом помещении с температурой 15 – 25°C и влажностью до 50%.
• Защищайте принтер от пыли с помощью чехла или корпуса.
• Если принтер не используется в течение длительного времени, извлеките филамент и храните его в герметичном контейнере с силикагелем.

Заключение

Регулярное обслуживание 3D-принтера значительно продлевает срок службы и обеспечивает стабильное качество печати. Соблюдайте график технического обслуживания, используйте качественные материалы и инструменты, а также обращайтесь к инструкциям производителя для специфических рекомендаций. Своевременная очистка, смазка, проверка и замена компонентов помогут избежать большинства проблем и сделают работу с принтером приятной и эффективной.
