Генератор сигналов OWON AG1022F
Код: 875043
Генератор сигналов OWON AG1022F
Все о товаре
Описание
Характеристики
Доставка
Оплата
Гарантия
18640.50 ₴
Все о товаре
Бестселлер
3 кг
Наличие на складе:
Гарантия: 12 месяцев - Львов
Двухканальный генератор сигналов, с синусоидальной частотой до 25 МГц, частотой дискретизации 125 МВыб/с и глубиной памяти 8 тыс. точек. Читать далее
18640.50 ₴
Оптом дешевле
Вас также могут заинтересовать
Описание

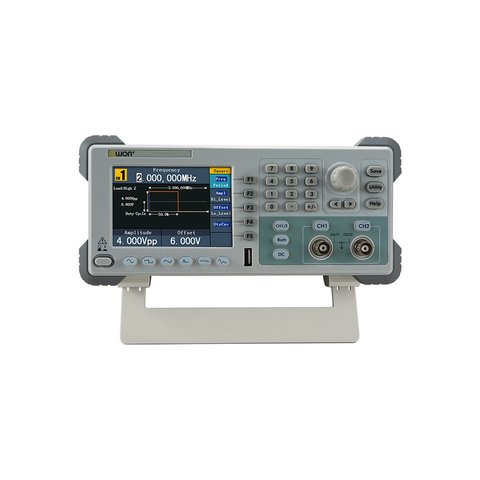

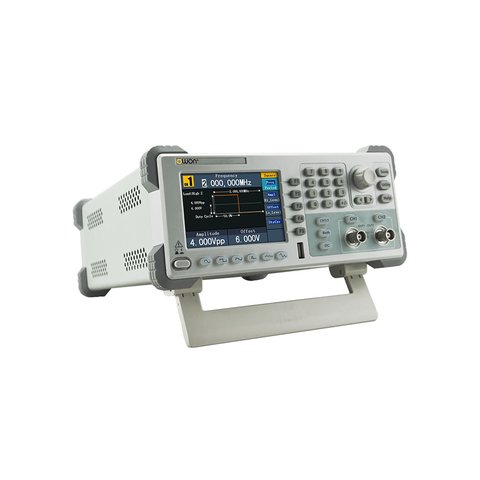

OWON AG1022F – цифровой двухканальный генератор произвольных форм сигналов с функциями частотомера. Прибор имеет 50 предустановленных форм сигналов. Помимо этого, пользователь имеет возможность создать собственные формы сигналов посредством программного обеспечения Ultrawave. Амплитуда выходного сигнала - 10 В (сопротивление 50 Ом) и 20 В (для высокого импеданса) . Универсальный генератор сигналов OWON AG1022F прост в использовании: обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками.
Особенности
- Полоса пропускания: 2 канала × 25 МГц.
- Встроенный частотомер: до 200 МГц.
- Технология прямой выборки DDS.
- Частота дискретизации: 125 МВ/с.
- Разрешение по вертикали: 14 бит или 1 мВ.
- Модуляция: AM, FM, PM, FSK, PWM.
- Логарифмическая и линейная развертка, генерация импульсов.
- Предусмотрены 5 стандартных сигналов для быстрого доступа (синус, прямоугольник, треугольник, импульс и шум).
- 48 произвольных сигналов (тригонометрические, математические и другие).
- Объем памяти: 8 тыс. точек.
- Большой дисплей 4" (480 × 320 pixels) TFT LCD.
- Интерфейс: USB, поддержка команд SCPI.
Технические характеристики
| Предустановленные формы сигналов | |
| Стандартные формы сигналов | синус, прямоугольник, треугольник, импульс и шум |
| Дополнительные формы сигналов | 45 форм: тригонометрические, нарастание и спад экспоненты, Sin(x)/x, ступеньки, и другие формы |
| Частота | |
| Синус | от 1 мкГц до 25 МГц |
| Меандр | от 1 мкГц до 5 МГц |
| Импульс | от 1 мкГц до 5 МГц |
| Треугольник | от 1 мкГц до 1 МГц |
| Шум | 25 МГц (-3дБ) |
| Сигнал произвольной формы | от 1 мкГц до 10 МГц |
| Амплитуда | |
| Амплитуда | 10 В (сопротивление 50 Ом), 20 В (для высокого импеданса) |
| Смещение | 5 В (сопротивление 50 Ом), 10 В (для высокого импеданса) |
| Разрешение смещения | 1мВ |
| Импеданс | 50 Ом / высокоомное сопротивление |
| Сигналы произвольной формы | |
| Количество точек на сигнал | от 2 точек до 8 тыс. точек |
| Скорость выборки | 125 МВ/с |
| Вертикальное разрешение | 14 бит, 1мВ |
| Энергонезависимая память | 26 форм сигналов |
| Модуляция | |
| Типы модуляции | AM, FM, PM, FSK, PWM, свипирование и импульс |
| Частоты модуляции | от 2 мГц до 20 кГц (FSK 2мГц до 100 кГц) |
| Частота | |
| Измерение | частота, период, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения |
| Частотный диапазон | от 100 мГц до 200 МГц |
| Разрядность счетчика | 6 разрядов |
| Вход/выход | |
| Дисплей | 4" TFT, цветной, 480 × 320 |

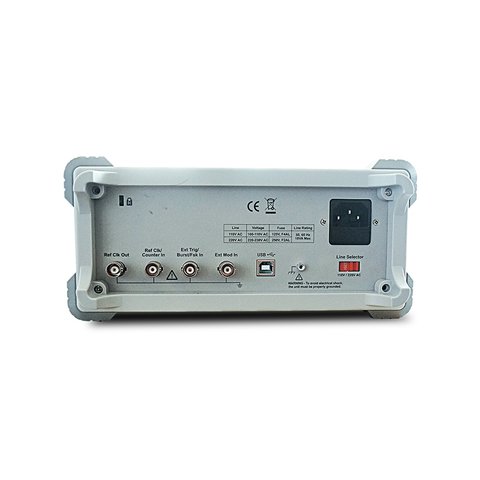

| Дополнительные интерфейсы | вход частотомера, внешняя модуляция вход/выход, внешний запуск вход/выход, опорный генератор вход/выход |
| Интерфейсы | USB device, USB host |
| Общие характеристики | |
| Дисплей | 4" TFT, цветной, 480 × 320 |
| Габариты | 235 × 110 × 295 мм |
| Вес | 3 кг |
Руководство пользователя
Загрузить руководство пользователя для Генератора сигналов OWON AG1022F (англ.).
Программное обеспечение
Загрузить Программное обеспечение для Генератора сигналов OWON AG1022F.
Загрузить Драйвера для Генератора сигналов OWON AG1022F.
Загрузить Руководство по установке драйверов для Генератора сигналов OWON AG1022F.
Комплектация
- Генератор сигналов OWON AG1022F — 1 шт.
- Шнур питания — 1 шт.
- BNC кабель — 1 шт.
- USB кабель — 1 шт.
- Предохранители — 1 комплект
- Компакт-диск с ПО — 1 шт.
- Краткое руководство пользователя — 1 шт.
