Серия SDG1000 генераторов сигналов - это новый член семейства измерительных приборов от компании SIGLENT: 3,5-дюймовый ЖК дисплей; английское меню; функция онлайн помощи; поддержка хранения данных, как на USB-накопителе, так и во внутренней памяти; менджер файлов; специальные терминалы для ввода.

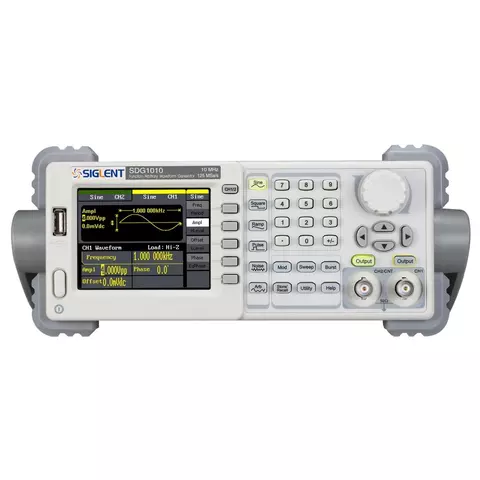

SIGLENT SDG1010 - это генератор сигналов обеспечивает стабильный высокоточный и чистый синусоидальный сигнал с минимальными искажениями. Универсальный генератор сигналов SIGLENT SDG1010 прост в использовании: обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками.
| Стандартные формы сигнала | ||||
|---|---|---|---|---|
| Сигналы |
Синусоидальный, Прямоугольный, Пилообразный, Имплульсный, Гауссовый шум Произвольные сигналы |
|||
| Синусоидальный | 1 мкГц ~ 10 МГц | |||
| Прямоугольный | 1 мкГц ~ 10 МГц | |||
| Имплульсный | 500 мкГц ~ 5 МГц | |||
| Пилообразный | 1 мкГц ~ 300 КГц | |||
| Гауссовый шум | >10 МГц (-3 дБ) | |||
| Произвольные сигналы | 1 мкГц ~ 5 МГц | |||
| Максимальная частота на выходе | 10 МГц | |||
| Частота семплирования | 125 МВыб/с | |||
| Модуляции | AM, DSB-AM, FM, PM, FSK, ASK, PWM | |||
| Амплитудный диапазон | 10 мВпп ~ 10 Впп (50 Ом)，20 мВпп ~ 20 Впп (высокое сопротивление) | |||
| Режим Square: характеристики прямоугольного сигнала ("меандра") | ||||
| Время нарастания/спада | < 10 нс | |||
| Выброс | <3% | |||
| Рабочий цикл | ≤10 МГц | 20.0% до 80.0% | ||
| 10 МГц-40 МГц | 40.0% до 60.0% | |||
| > 40 МГц | 50.0% (фиксированное) | |||
| Дрожание фазы | ≤5 МГц 2 ппм + 500 пс | |||
| Режим Pulse: характеристики импульсного сигнала | ||||
| Период импульса | 40 нс до 1000000 с | |||
| Длина импульса | ≥12 нс | |||
| Выброс | < 3% | |||
| Дрожание фазы | ≤5 МГц 2 ппм + 500 пс | |||
| Режим Arb: характеристики произвольного сигнала | ||||
| Глубина памяти | 16 кБ | |||
| Вертикальное разрешение | 14 бит | |||
| Частота дискретизации | 500 МВыб/с | |||
| Минимальное время нарастания/спада | <5 нс | |||
| Дрожание фазы (среднеквадратичное значение) | ≤5 МГц 2 ппм + 500 пс | |||
| Метод интерполяции | Закрытый, линейный | |||
| Величины на выходе | ||||
| Амплитуда | ≤20 МГц 1 мВ до 10 В ≤60 МГц 1 мВ до 5 В ≤100 МГц 1 мВ до 2.5 В |
|||
| Точность амплитуды (1 кГц) |
± 1% заданного значения + 2 мВ | |||
| Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц | ≤10 МГц： ±0.1 дБ ≤60 МГц： ±0.2 дБ ≤100 МГц： ±0.4 дБ |
|||
| DC смещение | ||||
| Диапазон | ±5 В ac + dc | |||
| Точность | 1% заданного значения + 5 мВ + 0.5% амплитуды | |||
| Амплитудная модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Глубина | 0% до 120% | |||
| Частотная модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Частота модуляции | 2 МГц ～ 50 кГц | |||
| Фазовая модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Девиация фазы | 0° до 360° | |||
| FSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| 3FSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| 4FSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| PSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| BPSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| QPSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| OSK модуляция | ||||
| Форма несущего сигнала | синусоидальный | |||
| Источник | Внутренний / внешний | |||
| Время колебания | 8 нс ～ 200 с | |||
| PWM модуляция | ||||
| Форма несущего сигнала | импульсный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Девиация длины | 0% до 100% от длины импульса | |||
| Свипирование | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Тип | Линейный, логарифмический или пошаговый | |||
| Направление | вверх или вниз | |||
| Частота старт/стоп | 1 мкГц до 100 МГц | |||
| Время свипирования | 1 мс до 300 с | |||
| Источник | Внутренний/ внешний/ ручной | |||
| Пакетный режим | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Частота несущего сигнала | 2 МГц до 100 МГц | |||
| Счетчик пакетов | 1 до 1 000 000 или бесконечный | |||
| Внутренний период | 2 мкс до 500 с | |||
| Источник | Внешний запуск | |||
| Источник запуска | Внутренний/ внешний/ ручной | |||
| Общие характеристики | ||||
| Диспелй | 3,5-дюймовый ЖК-дисплей (320 × 240) | |||
| Интерфейсы | USB-хост, USB, LAN (опционально) | |||
| Питания | 100 В ～ 240 В (45 Гц ～ 440 Гц), САТII | |||
| Габариты | 229 × 105 × 281 мм | |||
| Вес | 4,2 кг | |||
