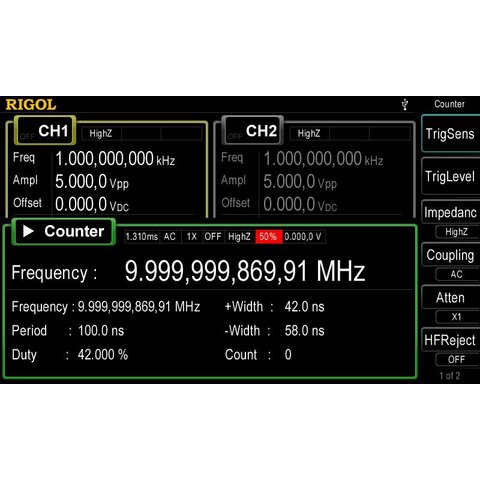

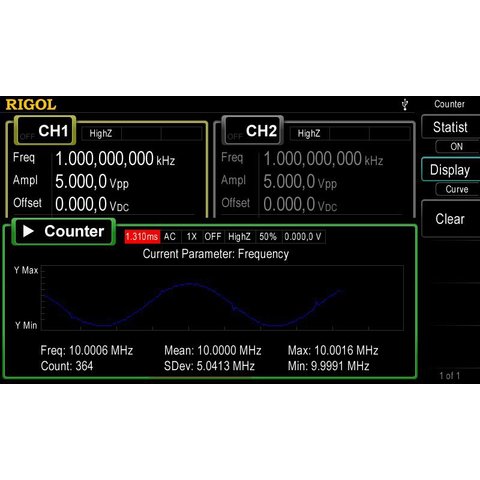

Генераторы DG4000 серии сочитают в себе множество функций, включая генератор функций, генератор сигналов произвольной формы, генератор импульсов, генератор гармонических колебаний, аналоговый/цифровой модулятор и счетчик.
Универсальный генератор сигналов RIGOL DG4062 использует технологию прямого цифрового синтеза (DDS технология), которая обеспечивает стабильный высокоточный и чистый синусоидальный сигнал с минимальными искажениями. Универсальный генератор сигналов RIGOL DG4062 прост в использовании: обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками.
Скачать инструкцию пользователя для генератора сигналов RIGOL DG4062 (англ.)
Скачать инструкцию пользователя для генератора сигналов RIGOL DG4062 (рус.)
Скачать программное обеспечение для генератора сигналов RIGOL DG4062
| Стандартные сигналы | ||||
|---|---|---|---|---|
| Сигналы |
Синусоидальный, Прямоугольный, Пилообразный, Импульсный, Шумовой, Гармонический Произвозвольные сигналы |
|||

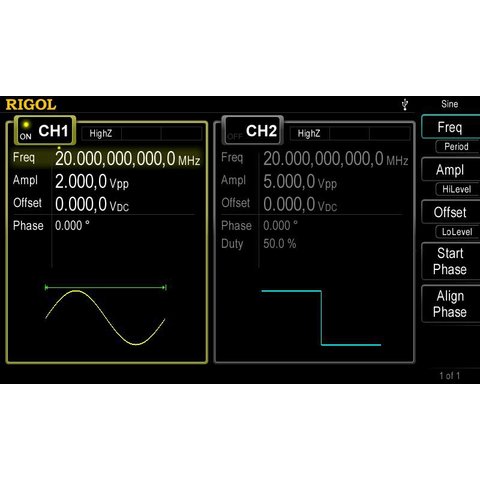

| Синусоидальный | 1 мкГц до 60 МГц | |||
| Прямоугольный | 1 мкГц до 25 МГц | |||
| Пилообразный | 1 мкГц до 1 МГц | |||
| Импульсный | 1 мкГц до 15 МГц | |||

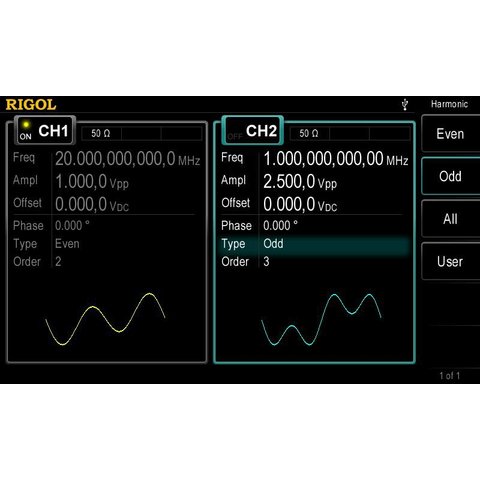

| Гармонический | 1 мкГц до 30 МГц | |||
| Белый шум | 60 МГц (-3 дБ) | |||
| Разрешение | 1 мкГц | |||
| Режим Sine: спектральная чистота синусоидального сигнала | ||||
| Гармоническое искажение | DC-1 МГц | 1 МГц-10 МГц | 10 МГц-100 МГц | 100 МГц-160 МГц |
| <-60 дБн | <-55 дБн | <-50 дБн | <-40 дБн | |
| Суммарное гармоническое искажение | <0.1% (10 Гц-20 кГц, 0 дБм) | |||
| Ложный (негармонический) сигнал | ≤10 МГц | <-65 дБн | ||
| >10 МГц | <-65 дБн + 6 дБ на октаву | |||
| Фазовый шум | 10 МГц: ≤-115 дБн/Гц | |||
| Режим Square: характеристики прямоугольного сигнала ("меандра") | ||||
| Время нарастания/спада | <12 нс | |||
| Выброс | <3% | |||
| Рабочий цикл | ≤10 МГц | 20.0% до 80.0% | ||
| 10 МГц-40 МГц | 40.0% до 60.0% | |||
| >40 МГц | 50.0% (фиксированное) | |||
| Дрожание фазы | ≤5 МГц 2 ппм + 500 пс | |||
| Режим Pulse: характеристики импульсного сигнала | ||||
| Период импульса | 66,7 нс до 1000000 с | |||
| Длина импульса | ≥18 нс | |||
| Выброс | <3% | |||
| Дрожание фазы | ≤5 МГц 2 ппм + 500 пс | |||

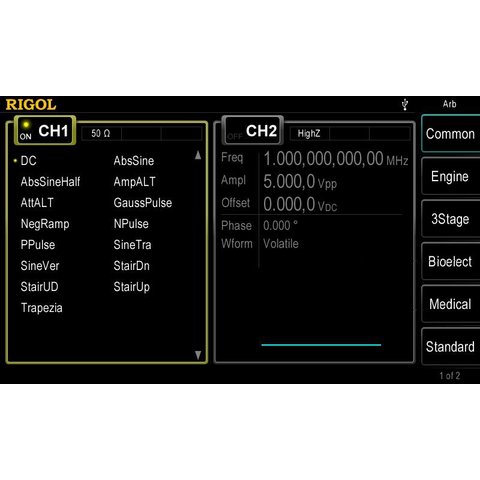

| Режим Arb: характеристики произвольного сигнала | ||||
| Длина сигнала | 16 K точек | |||
| Вертикальное разрешение | 14 бит | |||
| Частота выборки | 500 МВыб/с | |||
| Минимальное время нарастания/спада | <5 нс | |||
| Дрожание фазы (среднеквадратичное значение) | ≤5 МГц 2 ппм + 500 пс | |||
| Метод интерполяции | Закрытый, линейный | |||
| Величины на выходе | ||||
| Амплитуда | ≤20 МГц 1 мВ до 10 В ≤60 МГц 1 мВ до 5 В |
|||
| Точность амплитуды (1 кГц) |
± 1% заданного значения + 2 мВ | |||
| Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц | ≤10 МГц： ±0.1 дБ ≤60 МГц： ±0.2 дБ |
|||
| DC смещение | ||||
| Диапазон | ±5 В ac + dc | |||
| Точность | 1% заданного значения + 5 мВ + 0.5% амплитуды | |||

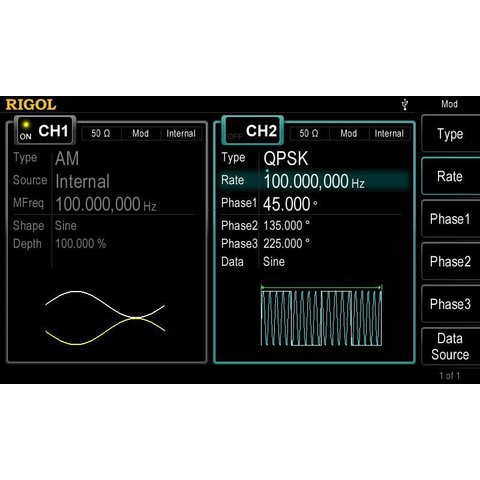

| Амплитудная модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Глубина | 0% до 120% | |||
| Частотная модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Частота модуляции | 2 МГц ～ 50 кГц | |||
| Фазовая модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Девиация фазы | 0° до 360° | |||
| FSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| 3FSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| 4FSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| PSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| BPSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| QPSK модуляция | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Источник | Внутренний | |||
| Модулирующие сигналы | 50% площади рабочего цикла | |||
| OSK модуляция | ||||
| Форма несущего сигнала | синусоидальный | |||
| Источник | Внутренний / внешний | |||
| Время колебания | 8 нс ～ 200 с | |||
| PWM модуляция | ||||
| Форма несущего сигнала | импульсный | |||
| Источник | Внутренний / внешний | |||
| Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Девиация длины | 0% до 100% от длины импульса | |||

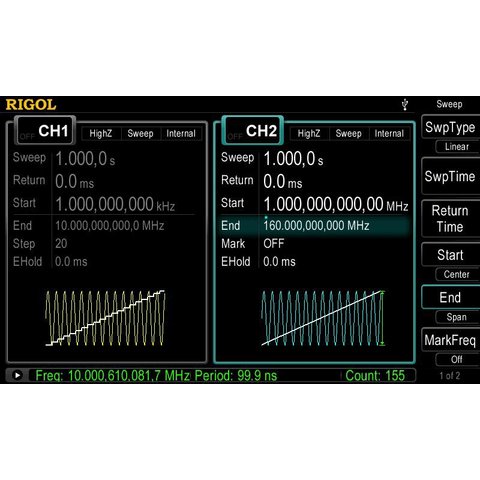

| Свипирование | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
| Тип | Линейный, логарифмический или пошаговый | |||
| Направление | вверх или вниз | |||
| Частота старт/стоп | 1 мкГц до 60 МГц | |||
| Время свипирования | 1 мс до 300 с | |||
| Источник | Внутренний/ внешний/ ручной | |||
| Пакетный режим | ||||
| Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
| Частота несущего сигнала | 2 МГц до 60 МГц | |||
| Счетчик пакетов | 1 до 1 000 000 или бесконечный | |||
| Внутренний период | 2 мкс до 500 с | |||
| Источник | Внешний запуск | |||
| Источник запуска | Внутренний/ внешний/ ручной | |||
| Общие характеристики | ||||
| Диспелй | 7-дюймовый ЖК-дисплей (800 × 480) | |||
| Интерфейсы | USB-хост (2), USB, LAN | |||
| Питания | 100 В ～ 240 В (45 Гц ～ 440 Гц) меньше 50 Вт |
|||
| Габариты | 313 × 160.7 × 116.74 мм | |||
| Вес | 4,5 кг | |||
