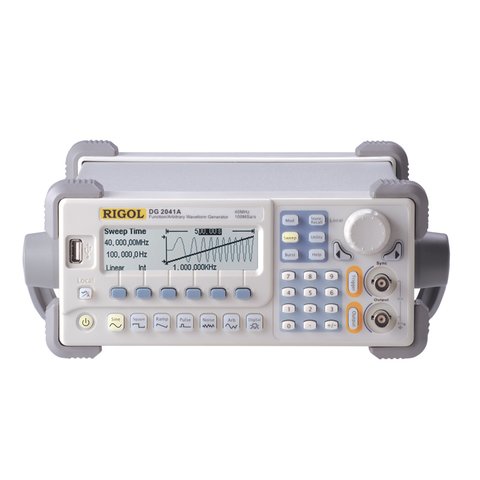

Универсальный генератор сигналов Rigol DG2041А использует технологию прямого цифрового синтеза (DDS technology),
что обеспечивает стабильный высокоточный и чистый синусоидальный сигнал с минимальными искажениями.
Генератор сигналов Rigol DG2041А способен подавать прямоугольное колебание (меандр) с быстрыми верхними и нижними краями сигнала.
Одноканальный генератор сигналов Rigol DG2041А прост в использовании: обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками.
Процесс эксплуатации генератора сигналов значительно упрощен благодаря отображению генерируемого сигнала и наличию универсальных клемм, встроенных подсказок и раздела помощи.
При помощи встроенных функций модуляции AM, FM, PM и FSK генерируются модулированные сигналы без участия дополнительного модулирующего источника.
Генераторы cигналов Rigol предназначены для исследования, настройки и испытаний в радиоэлектронике.
DDS технология для получения точного, стабильного выводимого сигнала с низким уровнем помех
Частота дискретизации в 100 Mвыб/с
Разрешение по вертикали 14 бит
Возможность подключить модуль цифрового вывода на 16+2 каналов совместно с аналоговым каналом, позволяющий восстановить наиболее широко распространённые в повседневной практике смешанные сигналы
Длительность записи 1 - 512К точек
Сохранение 4 форм сигнала
Диапазон амплитуд (нагрузка 50 Ом) от 1 мВрр -10 Врр
Погрешность (частота 1 кГц) ±1% уст.знач. ±1 мВрр
Развитая функция модулирования, различные методы модуляции: AM, FM, PM и FSK
Универсальный генератор сигналов Rigol DG2041А – Технические характеристики
Стандартные формы сигналов
Синусоидальная (Sine)
от 1 мкГц до 40 МГц
Прямоугольная (Square)
от 1 мкГц до 40 МГц
Импульсная (Pulse)
от 500 мкГц до 16 МГц
Пилообразная (Ramp)
от 1 мкГц до 400 кГц
Сигнал произвольной формы (Arb)
от 1 мкГц до 5 МГц
Белый шум
10 МГц (-3 дБ)
Разрешение
1 мкГц
Режим Sine: спектральная чистота синусоидального сигнала
Нелинейное (гармоническое) искажение
от пика до пика
<1 В
>1 В
пост. ток до 20 кГц
-70 дБ ниже несущей
-70 дБ ниже несущей
от 20 кГц до 100 кГц
-65 дБ ниже несущей
-60 дБ ниже несущей
от 100 кГц до 1 МГц
-50 дБ ниже несущей
-45 дБ ниже несущей
от 1 МГц до 10 МГц
-40 дБ ниже несущей
-35 дБ ниже несущей
Суммарное гармоническое искажение
постоянный ток до 20 кГц при размахе сигнала 1 В >0,2%
Ложный (негармонический) сигнал
постоянный ток до 1 МГц < -70 дБ ниже несущей
от 1 МГц до 10 МГц < -70 дБ ниже несущей + 6 дБ на октаву
Фазовый шум
–115 дБ ниже несущей / Гц в норме
Режим Square: характеристики прямоугольного сигнала ("меандра")
Время нарастания/спада
<13 нс (от 10% до 90%)
Выброс
<2%
Рабочий цикл
до 8 МГц (включительно)
от 20% до 80%
до 16 МГц (включительно)
от 40% до 60%
>16 Мгц (включительно)
50%
Асимметрия (меньше 50% рабочего цикла)
1% периода + 5 нс
Дрожание фазы
1 нс + 100 м.д. % периода
Режим Pulse: характеристики импульсного сигнала
Полоса пропускания импульса
макс. 2000 с, мин. 12 нс, разрешение 1 нс
Погрешность
<2%
Дрожание фазы
1 нс + 100 м.д. % периода
Режим Arb: характеристики произвольного сигнала
Память
от 2 до 512 К точек
Точность амплитуды
14 бит (включая знак)
Количество выборок
100 Мвыб/с
Минимальное время нарастания/спада
35 нс
Дрожание фазы (среднеквадратичное значение)
6 нс + 30 м.д.
Сохранение в памяти
4 формы сигнала
Величины на выходе
Амплитуда
(от пика до пика)
от 20 мВ до 10 В (50 Ом)
от 40 мВ до 20 В
(Z-состояние)
Точность амплитуды
(1 кГц)
±1% заданного значения + размах сигнала 1 мВ
Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц
Форма для калибровки, гарантия и руководство пользователя
USB-кабель
Универсальный генератор сигналов Rigol DG2041А – Дополнительные аксессуары (не входят в комплект)
Аттенюатор 40 дБ
Кабель с BNC-коннектором
Усилитель мощности, 10 Вт
Кабель RS-232
