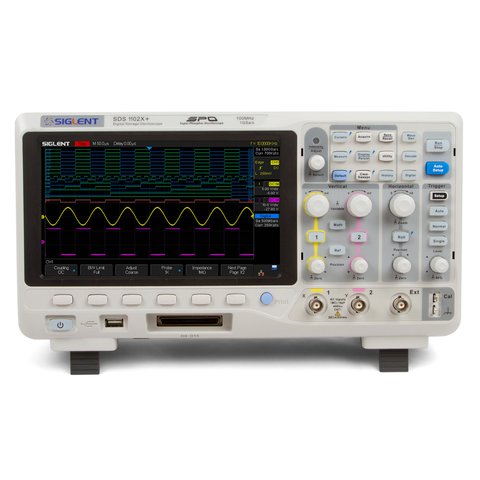

Фосфорний цифровий осцилограф SIGLENT SDS1102X+

Код: 865988
7 кг 110, 220 V Гарантія: 36 місяць (я/ів)
Настільний 2-канальний фосфорний цифровий осцилограф. Смуга пропускання 100 МГц. Частота дискретизації 1 Гвиб/с. Швидкість захвату 60 000 осц/с. Вбудований генератор сигналів. Можливість підкючити логічний аналізатор.
Знято з виробництва
Зв'язатися
з менеджером
Знято з виробництва
Зв'язатися
з менеджером
Додати до обраних
Порівняти
Порівняти
Опис
Характеристики
Відео
Доставка
Оплата
Гарантія
Опис

SIGLENT SDS1102X+ – двоканальний фосфорний осцилограф із смугою пропускання 100 МГц та частотою дискретизації 1 Гвиб/с.

Особливості

  • Фосфорний осцилограф нового покоління.
  • Низький рівень фонового шуму.
  • Математичні операції з осцилограмами (ШПФ, додавання, віднімання, множення, ділення, інтеграція, диференціація, квадратний корінь).
  • 8-дюймовий TFT РК-дисплей.
  • Широкий вибір інтерфейсів: USB Host, USB Device (USBTMC), LAN, Pass/Fail, Trigger Out.

Порівняльні характеристики

Модель SDS1102X+ SDS1202X+ SDS1102X SDS1102X-S SDS1202X SDS1202X-S
Смуга пропускання 100 МГц 200 МГц 100 МГц 100 МГц 200 МГц 200 МГц
Канали 2 + 1 зовн.
Частота дискретизації 1 Гвиб/с
Генератор сигналів + + - + - +
Підкючення логічного аналізатора + + - - - -
Макс. глибина пам'яті 7 МБ/канал (два канали); 14 МБ/канал (один канал)
Швидкість захвату осцилограм 60 000 осц/с
Типи запуску Edge, Slope, Pulse, Window, Runt, Interval, Time out (Dropout), Pattern, Video, підтримка HDTV
Мови Англійська, французька, німецька, російська, іспанська, спрощена китайська, традиційна китайська, португальська, японська, корейська, італійська, арабська
Ввід/вивід USB Host, USB Device, LAN, Pass/Fail, Trigger Out
Дисплей 8-дюймовий TFT РК (800×480)
Живлення змінний струм 100-240 В, 45-440 Гц

Технічні характеристики

Вхідні параметри
Канали 2 + 1 зовн.
Вхідний імпеданс високоомний: 1 МОм ± 2%, 23 пФ; 50 Ом ± 2%
Режими входу AC, DC, GND
Максимальна вхідна напруга ± 400 В ампл., САТI, САТII (високоомний); ± 10 В пік. (50 Ом)
Коефіцієнт розподілу стандартних пробників х1; х10
Корекція за коефіцієнтом пробника х1; х10; х20; х100; х200; х1000; х10000
Посилення по вертикалі від 500 мкВ/под. до 10 В/под.
Горизонтальна розгортка
Діапазон часових розгорток від 2,0 нс до 50 с/под.
Швидкість захоплення 60 тис. форм сигналів на секунду, 400 тис. форм сигналів на секунду (режим сегментованої вибірки)
Колірна градація 256 рівнів
Режим дисплея X-Y, X-t, масштаб, Roll
Тимчасова база ± 25 ppm
Система синхронізації
Режими синхронізації автоматичний, звичайний, одиничний
Умови синхронізації за рівнем, за параметром імпульсу, за зростанням/спадом, зовнішній запуск
Джерело синхронізації СН1/CH2, зовнішній вхід синхронізації
Декодування I2C, SPI, UART, CAN, LIN, RS232
Система цифрової обробки
Тип вибірки в реальному часі
Швидкість вибірки 1 ГВ/с
Макс. глибина пам'яті 7 МБ/канал (два канали); 14 МБ/канал (один канал)
Режим вибірки пряма вибірка, реєстрація піків, усереднення, висока роздільна здатність
Усереднення 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024
Режим формування форми векторний, точковий
Алгоритм відновлення сигналу sin(x)/x, лінійний
Система вимірювань і математичної обробки
Курсорні вимірювання ручний режим установки курсорів, режим стеження (автоустановка), delta-вимірювання
Математичні функції додавання, віднімання, множення, ділення, ШПФ, диференціювання, інтегрування, квадратний корінь
БПФ кількість точок в аналізі: 1024, вікна: Хенінга, Хамінга, Блекмена, алгоритм прямокутників
Загальні характеристики
Дисплей 21 см, TFT LCD, сенсорний
Роздільність дісплея 800 × 480
Глибина кольору 24 біта
Контраст 500:1
Кількість поділок 8 х 14 поділок
Живлення змінний струм 100-240 В, 45-440 Гц
Габарити 380 × 140 × 270
Маса 3,26 кг
Параметри навколишнього середовища
Температура робоча: от 85%, 40 °C; зберігання: 85%RH, 65 °C
Вологість робоча: от 85%, 40 °C; зберігання: 85%RH, 65 °C
Висота робоча: ≤3000 м; зберігання: ≤15266 м

Швидкість захоплення до 400 000 осц./ с.

SIGLENT SDS1102X+

256 рівнів градації інтенсивності осцилограми

SIGLENT SDS1102X+

Температурний градієнт

SIGLENT SDS1102X+

Пам'ять до 14 М точок

SIGLENT SDS1102X+

Розширена система синхронізації

SIGLENT SDS1102X+

Декодування

SIGLENT SDS1102X+

Функція пам'яті

SIGLENT SDS1102X+

Автоматичні вимірювання з функціями статистичної обробки

SIGLENT SDS1102X+

Математичний аналіз

SIGLENT SDS1102X+

Вбудований генератор сигналів довільних форм

SIGLENT SDS1102X +


Відео

Youtube video

Загляніть у закладку Відео – там ви знайдете ще більше відеооглядів!

Комплектація

  • Осцилограф — 1 шт.
  • Пасивний щуп — 2 шт.
  • Кабель USB — 1 шт.
  • Кабель живлення — 1 шт.
  • Сертифікат — 1 шт.

Додаткові аксесуари та ПЗ

@@{widget:product.productsTable|ids=864641,864642,869141}@@
Характеристики
Тип
  • настільний
  • фосфорний
Кількість каналів
  • двоканальний
Смуга пропускання
  • 100 МГц
Частота дискретизації
  • 1 Гвиб/с
Діагональ екрану
  • 8,0" TFT дисплей
Об'єм пам'яті
  • 14 МБ
