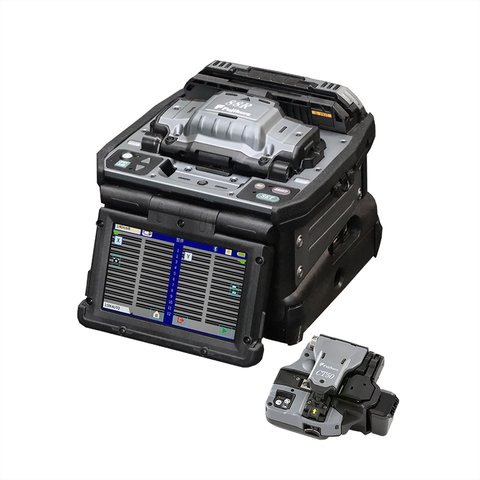

Зварювальний апарат для оптоволокна Fujikura 88R12

Код: 892877
Made in Japan
22 кг Гарантія: 24 місяць (я/ів)
Зварювальний апарат, призначений для зварювання до 12 волокон одночасно. Час зварювання: 11-12 секунд, час термоусадження: 13-15 секунд.
275000.00 грн
Зв'язатися
з менеджером
275000.00 грн
Зв'язатися
з менеджером
Додати до обраних
Порівняти
Порівняти
Опис
Доставка
Оплата
Гарантія
Опис

Fujikura 88R12 – це зварювальний апарат, здатний зварювати до 12 волокон одночасно. Волокна рівномірно розподілені між електродами. Інтенсивність розряду контролюється в реальному часі внаслідок аналізу яскравості дуги. Хоча зварювальний апарат 88R12 не обладнано механізмом вирівнювання по серцевині, метод вирівнювання по оболонці дозволяє виконувати зварювання з мінімальними втратами.

Стандартний комплект містить запасний набір V-подібних канавок на 12 волокон з встановленими електродами. Замінити їх легко і швидко, завдяки чому час простою зводиться до мінімуму.

Особливості

  • Час зварювання: 11-12 секунд (режим SM FAST).
  • Час термоусадження: 13-15 сек (одинарне волокно 60 мм).
  • Зварює до 12 волокон одночасно.
  • V-подібні канавка, яку можна легко та швидко замінити у польових умовах, що зводить до мінімуму час простою та підвищує продуктивність.
  • Контроль дугового розряду в реальному часі шляхом аналізу яскравості дуги.
  • Просте центрування КДЗС з центральної області на верхній частині трубчастого нагрівача.
  • Контроль терміну служби леза: зварювальний апарат показує термін служби, повідомляє про зміну висоти та положення леза, а також про необхідність його заміни.
  • Бездротовий зв'язок зі Стрипер для волокна дозволяє змінювати налаштування в залежності від типу волокон, що зварюються.
  • Автоматична вітрозахисна кришка та нагрівач.
  • Універсальний тримач волокна, стриппер і трубчастий нагрівач.
  • Великі піддони для деталей, вбудовані в кейс для перенесення.
  • Кришка кейса для перенесення може використовуватися як робочий стіл.

Технічні характеристики

Вирівнювання волокон вдосконалена технологія вирівнювання
Кількість зварюваних волокон до 12 волокон
Типи зварюваних волокон тип волокна одномодові оптичні волокна
багатомодові оптичні волокна
діаметр зовнішнього шару серцевини волокон близько 125 мкм
Покриття зварюваних волокон тримач волокна довжина зачищуваних волокон: 10 мм
Параметри зварювання волокон типові втрати при зварюванні ITU-T G.652: 0.05 дБ в середньому
ITU-T G.651: 0.02 дБ в середньому
ITU-T G.653: 0.08 дБ в середньому
ITU-T G.655: 0.08 дБ в середньому
ITU-T G.657: 0.05 дБ в середньому
час зварювання режим SM FAST: 11-12 сек в середньому
режим SM AUTO: 16-11 сек в середньому
Сумісні КДЗС тип термозбіжний рукав
довжина макс. 66 мм
діаметр макс. 6.0 мм (до термоусадження)
Параметри роботи КДЗС час термоусадження режим FP-05 40 мм: 38-40 сек в середньому
режим FP-04T 40 мм: 17-19 сек в середньому
одинарне волокно 40 мм: 14-16 сек (в середньому)
одинарне волокно 60 мм: 13-15 сек (в середньому)
Перевірка механічної міцності місця зварювання розтяжне зусилля 2.0 Н
Ресурс електродів приблизно 1 500 циклів
Габарити (Ш × Г × В) 170 × 173 × 150 мм
Вага 2,6 кг (з батареєю)
Умови навколишнього середовища температура робоча: -10°C - +50°C
зберігання: -40°C - +80°C
відносна вологість робоча: 0% - 95% без конденсації
зберігання: 0% - 95% без конденсації
висота над рівнем моря макс. 3 700 м
Мережевий адаптер вхід AC 100 - 240 В, 50/60 Гц, макс. 1,5 А
Батарея тип перезарядна літій-іонна
вихід приблизно DC 14,4 В / 6,380 мАч
ємність близько 165 циклів зварювання та термоусадження
температура зарядження: 0°C - +40°C
зберігання: -20°C - +30°C
термін служби близько 500 циклів перезарядження
Дисплей РК-монітор 5-дюймовий TFT з сенсорним екраном
Підсвічування V-подібні канавки світлодіодна лампа
Інтерфейси ПК USB2.0 Mini B type
зовнішня світлодіодна лампа USB2.0 A type
близько DC 5 В, 500 мА
стрипер роз'єм Mini DIN 6 pin
DC 12 В, макс. 1 А
бездротовий Bluetooth 4.1 LE
Зберігання даних режим зварювання 100 режимів
режим термоусадження 30 режимів
результати зварювання 20 000 результатів
зображення зварювання 100 зображень
Отвір для гвинта для штатива 1/4-20UNC
Додаткові характеристики автоматичні функції вибір режиму зварювання з допомогою аналізу типу волокна
калібрування потужності розряду
вітрозахисна кришка: відкрита / закрита
кришка нагрівача: відкрита / закрита
затискач нагрівача: відкритий / закритий
посібник відеоінструкції та посібник користувача в форматі PDF
електрод проста та швидка установка гільзи з використанням затиску

Посібник користувача

PDF  Завантажити посібник для Fujikura 88R12 (англ.).

Комплектація

  • Зварювальний апарат для оптоволокна Fujikura 88R12 — 1 шт.
    • Комплект батарей (BTR-15) — 1 шт.
    • Мережевий адаптер (ADC-20) — 1 шт.
    • Кабель живлення (ACC-14, 15, 16 або 17) — 1 шт.
    • USB-кабель (USB-01) — 1 шт.
    • Ремінь для зварювального апарату (ST-02) — 1 шт.
    • Запасні електроди (ELCT2-16B) — 1 компл.
    • Набір запасних V-подібних канавок на 12 волокон — 1 шт.
    • Шестигранний ключ (HEX-01) — 1 шт.
    • Щітка для очищення V-подібної канавки (VCB-01) — 1 шт.
    • Кейс для перенесення (CC-39) — 1 шт.
    • Піддон для деталей (лівий) (WT-09L) — 1 шт.
    • Піддон для деталей (правий) (WT-09R) — 1 шт.
    • Пластина JP-09 — 1 шт.
    • Гвинт для штатива (TS-03) — 1 шт.
    • Ремінь для перенесення набору (ST-03) — 1 шт.
    • Пляшка для рідини (AP-02) — 1 шт.
    • Короткий посібник користувача (QRG-03-E, C або J) — 1 шт.
  • Стрипер для волокна (RS03 або RS02) — 1 шт.
    • Комплект батарей (BTR-12A) — 1 шт.
    • Мережевий адаптер (ADC-09A) — 1 шт.
    • Кабель живлення (ACC-08, 09, 10, 11 або 12) — 1 шт.
    • Щітка для очищення лез (BRS-02) — 1 шт.
    • Шестигранний ключ (HEX-01) — 1 шт.
  • Стрипер для одинарного волокна (SS03 або SS01) — 1 шт.
  • Сколювач оптичних волокон (CT50) — 1 шт.
    • Контейнер для залишків сколотого волокна (FDB-05) — 1 шт.
    • Настил для установки волокон з притискною пластиною (AD-10-M24) — 1 шт.
    • Кейс (CC-37) — 1 шт.
    • Шестигранний ключ (HEX-01) — 1 шт.
