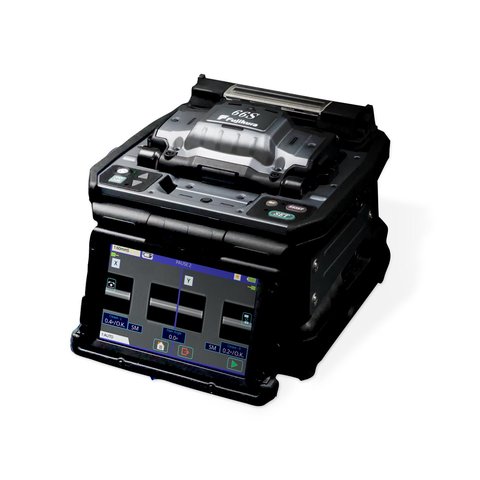

Зварювальний апарат для оптоволокна Fujikura 86S Standard

Код: 893016
Зварювальний апарат для оптоволокна Fujikura 86S Standard
Все про товар
Опис
Доставка
Оплата
Гарантія
Ціна скоро буде
Зв'язатися
з менеджером
Все про товар
Made in Japan
Оцінити товар
19 кг Гарантія: 24 місяців
Зварювальний апарат з системою вирівнювання волокон по серцевині. Забезпечує стабільне зварювання з мінімальними втратами. Час зварювання 7-9 с, термоусадження 13-15 с. Читати далі
Ціна скоро буде
Зв'язатися
з менеджером
Додати до обраних
Порівняти
Порівняти
Ціна скоро буде
Зв'язатися
з менеджером
Опис

Fujikura 86S Standard – це зварювальний апарат, оснащений прецизійними лінзами, завдяки чому забезпечується точне вирівнювання волокон по серцевині. Крім того, такі лінзи дозволяють зварювальному апарату розпізнавати різні типи волокон.

Модель 86S Standard відрізняється передовою технологією обробки зображень, що дозволяє пристрою аналізувати зображення волокон зі яскравістю. Вирівнювання волокон по серцевині забезпечує мінімальні втрати. Пристрій має функцію розпізнавання волокон, що гарантує автоматичне визначення оптимальних параметрів дугового розряду відповідно до типу волокон.

Завдяки високому рівню автоматизації функцій в Fujikura 86S Standard, процес зварювання волокон займає набагато менше часу. Для того, щоб виконати зварювання, користувачу потрібно лише встановити волокна. Для автоматизації процесів використовуються спеціальні затискачі для волокон, які утримують їх після зварювання.

Особливості

  • Час зварювання: 7-9 секунд (режим SM FAST).
  • Час термоусадження: 13-15 секунд (для КДЗС 60 мм).
  • Система вирівнювання волокон по серцевині.
  • Удосконалена технологія обробки зображень.
  • Функція розпізнавання волокон.
  • Швидкі автоматизовані функції.
  • Відкриття вітрозахисної кришки займає на 80% менше часу у порівнянні з Fujikura 80S.
  • Укладання волокна в нагрівач займає на 50% менше часу у порівнянні з Fujikura 80S.
  • Проста установка гільзи КДЗС.
  • Кришка кейса для перенесення може використовуватися як робочий стіл.
  • Місткий кейс для перенесення. Має два висувні ящики для зберігання, а піддон для деталей можна розділити на дві частини.
  • Затискач для оболонки волокон сумісний з трубкою зовнішньої ізоляції.
  • Бездротова передача даних дозволяє проводити автоматичне обертання леза у разі його зносу.
  • До апарата можна одночасно під'єднати два сколювача.
  • Контроль терміну служби леза: зварювальний апарат показує термін служби, повідомляє про зміну висоти та положення леза, а також про необхідність його заміни.
  • Вбудована у зварювальний апарат інструкція.
  • Термін служби батареї збільшено до 500 циклів перезарядження.
  • Збільшений ресурс електродів: на одному комплекті можна виконувати до 5000 циклів зварювання, без погіршення якості.
  • 5-дюймовий кольоровий TFT сенсорний екран.

Технічні характеристики

Вирівнювання волокон вирівнювання по серцевині
Типи зварюваних волокон тип волокна одномодові оптичні волокна
багатомодові оптичні волокна
діаметр зовнішнього шару серцевини волокон 80 мкм - 150 мкм
Покриття зварюваних волокон затискач для оболонки світловоду діаметр покриття: макс. 3 000 мкм
довжина зачищуваних волокон: 5 мм - 16 мм
Параметри зварювання волокон типові втрати при зварюванні ITU-T G.652: 0.02 дБ в середньому
ITU-T G.651: 0.01 дБ в середньому
ITU-T G.653: 0.04 дБ в середньому
ITU-T G.655: 0.04 дБ в середньому
ITU-T G.657: 0.02 дБ в середньому
час зварювання режим SM FAST: 7-9 с в середньому
режим AUTO: 14-16 с
Сумісні КДЗС тип термозбіжний рукав
довжина макс. 66 мм
діаметр макс. 6.0 мм (до термоусадження)
Параметри роботи КДЗС час термоусадження 9-10 сек КДЗС <60 мм
13-15 сек для КДЗС 60 мм
Перевірка механічної міцності місця зварювання розтяжне зусилля 2.0 Н
Ресурс електродів приблизно 5 000 циклів
Габарити (Ш × Г × В) 170 × 173 × 150 мм
Вага 2.8 кг (з батареєю)
Умови навколишнього середовища температура робоча: -10°C - +50°C
зберігання: -40°C - +80°C
відносна вологість робоча: 0% - 95% без конденсації
зберігання: 0% - 95% без конденсації
висота над рівнем моря макс. 5 000 м
Мережевий адаптер вхід AC 100 - 240 В, 50/60 Гц, макс. 1,5 А
Батареї тип перезарядна літій-іонна
вихід приблизно DC 14,4 В / 6,380 мАг
ємність близько 300 циклів зварювання та термоусадження
температура зарядження: 0°C - +30°C
зберігання: -20°C - +30°C
термін служби близько 500 циклів перезарядження
Дисплей РК-монітор 5-дюймовий TFT з сенсорним екраном
збільшення оптоволокна від 200 до 320x
Підсвічування V-подібні канавки світлодіодна лампа
Інтерфейси ПК USB2.0 Mini B
зовнішня світлодіодна лампа USB2.0 A
близько DC 5 В, 500 мА
стрипер роз'єм Mini DIN 6 pin
DC 12 В, макс. 1 А
бездротовий Bluetooth 4.1 LE
Зберігання даних режим зварювання 100 режимів
режим термоусадження 30 режимів
результати зварювання 20 000 результатів
зображення зварювання 100 зображень
Отвір для гвинта для штатива 1/4-20UNC
Додаткові характеристики автоматичні функції вибір режиму зварювання з допомогою аналізу типу волокна
калібрування потужності розряду
вітрозахисна кришка: відкрита / закрита
затискач для оболонки світловоду: відкритий
кришка нагрівача: відкрита / закрита
затискач нагрівача: відкритий / закритий
посібник відеоінструкції та посібник користувача в форматі PDF
затискач для оболонки світловоду проста та швидка установка гільзи з використанням затиску
електрод легко замінити без використання інструментів

Посібник користувача

PDF  Завантажити посібник користувача для Fujikura 86S (англ.).

Комплектація

  • Зварювальний апарат для оптоволокна Fujikura 86S Standard — 1 шт.
  • Батарея (BTR-15) — 2 шт.
  • Мережевий адаптер (ADC-20) — 1 шт.
  • Кабель живлення (ACC-14, 15, 16 or 17) — 1 шт.
  • USB-кабель (USB-01) — 1 шт.
  • Ремінь для зварювального апарата (ST-02) — 1 шт.
  • Запасні електроди (ELCT2-16B) — 1 компл.
  • Тримач волокна (SP-03) — 1 компл.
  • Кейс для перенесення (CC-39) — 1 шт.
  • Піддон для деталей (лівий) (WT-09L) — 1 шт.
  • Піддон для деталей (правий) (WT-09R) — 1 шт.
  • Пластина JP-09 — 1 шт.
  • Гвинт для штатива (TS-03) — 1 шт.
  • Ремінь для перенесення набору (ST-03) — 1 шт.
  • Пляшка для рідини (AP-02) — 1 шт.
  • Короткий посібник користувача (QRG-02-E, C або J) — 1 шт.
  • Стрипер для одиночного волокна (SS-03 або SS-01) — 1 шт.
  • Контейнери для залишків сколотого волокна (FBD-05) — 1 шт.
  • Настил для установки волокон з притискною пластиною (AD-10-M24) — 1 шт.
  • Шестигранний ключ (HEX-01) — 1 шт.
Комплектація, зовнішній вигляд та характеристики товару можуть відрізнятись від показаних на сайті та змінюватись виробником без повідомлення. Перед покупкою уточнюйте у менеджера.
