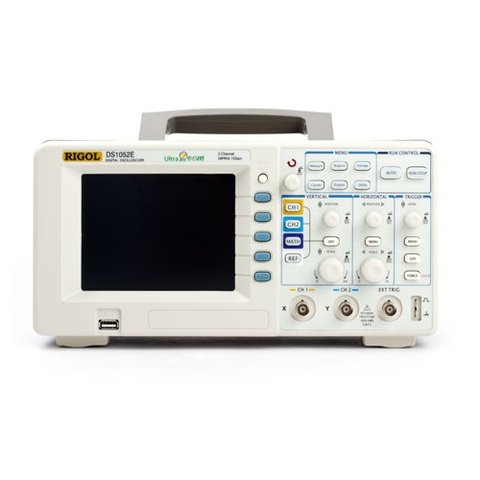

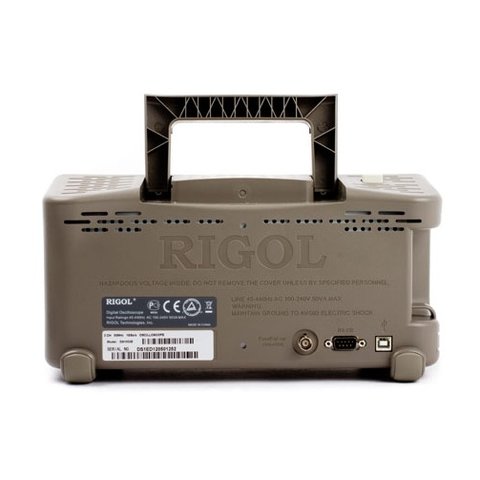

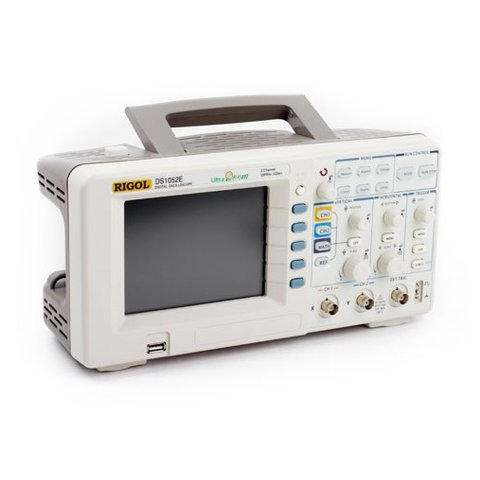

Цифровий осцилограф RIGOL DS1052E

Name: Цифровий осцилограф RIGOL DS1052E
Brand: RIGOL
Price: 8750.00 UAH
Availability: InStock

За вашим запитом результатів не знайдено.

Код: 811980

Опис

Застосування

Налагодження електронних ліній
Перевірка функціональності електронних схем
Перевірка логічних взаємозв'язків сигналів
Освіта та технічні тренінги

Функції

Максимальна частота дискретизації в реальному часі до 1 Гвиб/с та в еквівалентному режимі до 10 Гвиб/с
Швидкість захоплення до 1000 осцилограм/с
2 канали зі смугою пропускання до 50 МГц
Регульований цифровий фільтр та реєстратор осцилограм
20 автоматичних вимірювань
Курсорні вимірювання Режими: ручний, відслідковування та автоматичні вимірювання
10 осцилограм та 10 налаштувань зберігання та відтворення
Режим запису осцилограм по кадрах, збереження та відтворення
Математичні функції: додавання, віднімання, множення, швидке перетворення Фур'є (ШПФ)
Режими синхронізації: по фронту, відео, по довжині імпульсу, затримка запуску
Вбудована функція аналізатора спектра на основі ШПФ
Автокалібрування
Вбудований апаратний частотомір
Режим "тест пройдено / не пройдено"
Стандартний USB-інтерфейс Прямий друк за допомогою USB-принтерів, які підтримують PictBridge
Ультракомпактний дизайн

Програмне забезпечення UltraScope

ПЗ UltraScope розроблене для цифрових осцилографів RIGOL. Користувач може з'єднувати ПК та осцилограф через інтерфейси RS - -232, GRIP та USB. Це дозволяє управляти цифровим осцилографом з комп'ютера, зберігати дані параметрів сигналу та форму сигналу.

Інструкції

Завантажити інструкцію користувача цифрового осцилографа RIGOL DS1052E (англ. версія)

Завантажити інструкцію користувача для Rigol DS1052Е (рос.)

Звідна таблиця характеристик осцилографів Rigol серії DS1000Е

Модель	DS1102E	DS1052E
Смуга пропускання	100 МГц	50 МГц
Частота дискретизація в реальному часі	1 Гвиб/с
Частота дискретизації в еквівалентному режимі	25 Гвиб/с	10 Гвиб/с
Період наростання	3,5 нс	7 нс
Вхідний повний опір	1 МОм ± 2%
Період горизонтальної розгортки	1 нс/под– 50 с/под	5 нс/под– 50 с/под
Дисплей	5,6" TFT (64k, кольоровий РКД), 320х234
Канали	2 канали + зовнішня синхронізація
Об'єм пам'яті	1 МБ
Чутливість по вертикалі	2 мВ/под – 10 В/под
Роздільна здатність по вертикалі	8 біт
Режим входу А1 і А2	DC, AC, земля
Режими синхронізації	По фронту, відео, по довжині імпульсу, затримка запуску, зовнішня синхронізація
Режими синхронізації розгортки	Авто, нормальний, одноразовий
Похибка вимірювань часових інтервалів	±0,01%
Максимальна вхідна напруга	300 В DC, AC пік, (1 МОм вхідний опір 10Х), 5 В (Вскз, 50 Вт вхідний опір, BNC )
Математичні функції	Додавання, віднімання, множення, швидке перетворення Фур'є (ШПФ)
Автоматичні вимірювання	Vpp, Vamp, Vmax, Vmin, Vup, Vdn, Vavg, Vrms, максимальне від'ємне значення, максимальне додатнє значення, частота, період, час наростання, час спадання, позитивна тривалість, негативна тривалість, додатній коефіцієнт заповнення, від'ємний коефіцієнт заповнення, затримка…
Курсорні вимірювання	Режими: ручний, відслідковування та автоматичні вимірювання
Зберігання вимірювань	10 осцилограм та налаштувань
Напруга-живлення / потужність споживання	100-240 В, 40 - 440 Гц. САТ II. / 50 Вт Макс
Вага	2,4 кг

Відео

Приклад використання аналогічного цифрового осцилографа RIGOL DS1102Е можна побачити у відеоогляді універсального генератора сигналів Rigol DG3061A.

Загляніть у закладку Відео – там ви знайдете ще більше відеооглядів!

Додаткова інформація

Завантажити додаткову інформацію (Data Sheet) для RIGOL DS1052E(англ.).

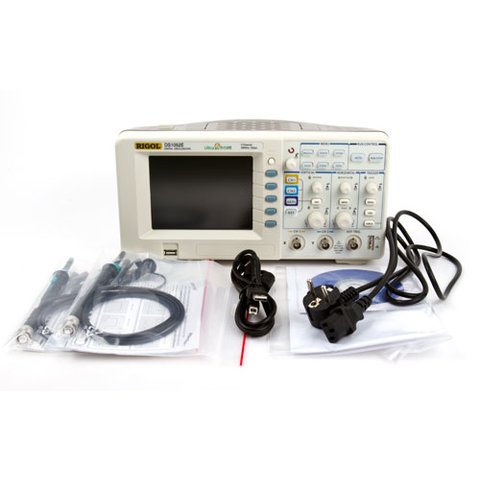

Комплектація

Кабель живлення 110-220 В

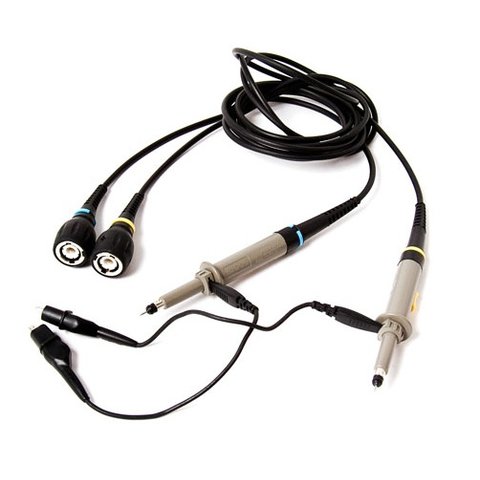

Щупи (2 шт.)

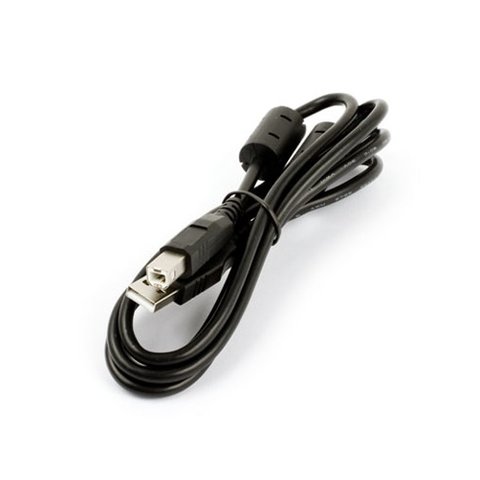

Кабель USB

Характеристики

Тип	настільний
Кількість каналів	двоканальний
Смуга пропускання	50 МГц
Частота дискретизації	1 Гвиб/с
Діагональ екрану	5,6" TFT дисплей
Об'єм пам'яті	1 МБ
