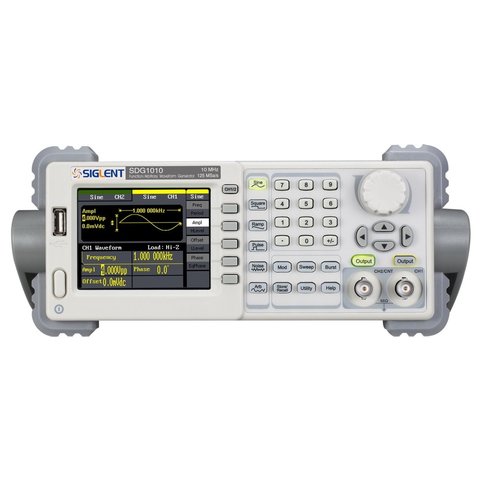

Генератор сигналов SIGLENT SDG1010

По вашему запросу результатов не найдено.
Код: 870165 4 кг
Наличие на складе: Л
Гарантия: 36 месяц (a/ев)
Бестселлер

9570.00 грн
Есть в наличии
В корзину
+ Подарок

Двухканальный генератор сигналов с синусоидальной частотой до 10 МГц, частотой дискретизации 125 МВыб/с, глубиной памяти 16 кБ, и функциями модуляции: AM, FM, PM, FSK, ASK, PWM, Sweep, Burst.
  • Описание
  • Характеристики
  • Доставка
  • Оплата
  • Гарантия

Описание

Серия SDG1000 генераторов сигналов - это новый член семейства измерительных приборов от компании SIGLENT: 3,5-дюймовый ЖК дисплей; английское меню; функция онлайн помощи; поддержка хранения данных, как на USB-накопителе, так и во внутренней памяти; менджер файлов; специальные терминалы для ввода.

SIGLENT SDG1010 - это генератор сигналов обеспечивает стабильный высокоточный и чистый синусоидальный сигнал с минимальными искажениями. Универсальный генератор сигналов SIGLENT SDG1010 прост в использовании: обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками.

Особенности

  • 9 стандартных форм сигнала:
    • синусоидальный
    • прямоугольный (меандр)
    • пилообразный
    • импульсный
    • ExRise
    • ExpFall
    • Sinc
    • шум
    • DC
  • Технологию прямого цифрового синтеза (DDS)
  • Частота семплирования - 125 МВыб/с
  • Встроенный прецизионный счетчик частот
  • Связка каналов и функция дублирования
  • 14-битное вертикальное разрешение
  • Мощное ПО в комплекте
  • Поддержка удаленного управления

Технические характеристики

Стандартные формы сигнала
Сигналы Синусоидальный, Прямоугольный, Пилообразный, Имплульсный, Гауссовый шум
Произвольные сигналы
Синусоидальный 1 мкГц ~ 10 МГц
Прямоугольный 1 мкГц ~ 10 МГц
Имплульсный 500 мкГц ~ 5 МГц
Пилообразный 1 мкГц ~ 300 КГц
Гауссовый шум >10 МГц (-3 дБ)
Произвольные сигналы 1 мкГц ~ 5 МГц
Максимальная частота на выходе 10 МГц
Частота семплирования 125 МВыб/с
Модуляции AM, DSB-AM, FM, PM, FSK, ASK, PWM
Амплитудный диапазон 10 мВпп ~ 10 Впп (50 Ом),20 мВпп ~ 20 Впп (высокое сопротивление)
Режим Square: характеристики прямоугольного сигнала ("меандра")
Время нарастания/спада < 10 нс
Выброс <3%
Рабочий цикл ≤10 МГц 20.0% до 80.0%
10 МГц-40 МГц 40.0% до 60.0%
> 40 МГц 50.0% (фиксированное)
Дрожание фазы ≤5 МГц 2 ппм + 500 пс
Режим Pulse: характеристики импульсного сигнала
Период импульса 40 нс до 1000000 с
Длина импульса ≥12 нс
Выброс < 3%
Дрожание фазы ≤5 МГц 2 ппм + 500 пс
Режим Arb: характеристики произвольного сигнала
Глубина памяти 16 кБ
Вертикальное разрешение 14 бит
Частота дискретизации 500 МВыб/с
Минимальное время нарастания/спада <5 нс
Дрожание фазы (среднеквадратичное значение) ≤5 МГц 2 ппм + 500 пс
Метод интерполяции Закрытый, линейный
Величины на выходе
Амплитуда ≤20 МГц 1 мВ до 10 В
≤60 МГц 1 мВ до 5 В
≤100 МГц 1 мВ до 2.5 В
Точность амплитуды
(1 кГц)
± 1% заданного значения + 2 мВ
Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц ≤10 МГц: ±0.1 дБ
≤60 МГц: ±0.2 дБ
≤100 МГц: ±0.4 дБ
DC смещение
Диапазон ±5 В ac + dc
Точность 1% заданного значения + 5 мВ + 0.5% амплитуды
Амплитудная модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, шумовой, произвольный
Источник Внутренний / внешний
Модулирующие сигналы синусоидальный, прямоугольный, пилообразный, шумовой, произвольный
Глубина 0% до 120%
Частотная модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Источник Внутренний / внешний
Модулирующие сигналы синусоидальный, прямоугольный, пилообразный, шумовой, произвольный
Частота модуляции 2 МГц ~ 50 кГц
Фазовая модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Источник Внутренний / внешний
Модулирующие сигналы синусоидальный, прямоугольный, пилообразный, шумовой, произвольный
Девиация фазы 0° до 360°
FSK модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Источник Внутренний / внешний
Модулирующие сигналы 50% площади рабочего цикла
3FSK модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Источник Внутренний
Модулирующие сигналы 50% площади рабочего цикла
4FSK модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Источник Внутренний
Модулирующие сигналы 50% площади рабочего цикла
PSK модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Источник Внутренний / внешний
Модулирующие сигналы 50% площади рабочего цикла
BPSK модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Источник Внутренний
Модулирующие сигналы 50% площади рабочего цикла
QPSK модуляция
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Источник Внутренний
Модулирующие сигналы 50% площади рабочего цикла
OSK модуляция
Форма несущего сигнала синусоидальный
Источник Внутренний / внешний
Время колебания 8 нс ~ 200 с
PWM модуляция
Форма несущего сигнала импульсный
Источник Внутренний / внешний
Модулирующие сигналы синусоидальный, прямоугольный, пилообразный, шумовой, произвольный
Девиация длины 0% до 100% от длины импульса
Свипирование
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, произвольный
Тип Линейный, логарифмический или пошаговый
Направление вверх или вниз
Частота старт/стоп 1 мкГц до 100 МГц
Время свипирования 1 мс до 300 с
Источник Внутренний/ внешний/ ручной
Пакетный режим
Форма несущего сигнала синусоидальный, прямоугольный, пилообразный, шумовой, произвольный
Частота несущего сигнала 2 МГц до 100 МГц
Счетчик пакетов 1 до 1 000 000 или бесконечный
Внутренний период 2 мкс до 500 с
Источник Внешний запуск
Источник запуска Внутренний/ внешний/ ручной
Общие характеристики
Диспелй 3,5-дюймовый ЖК-дисплей (320 × 240)
Интерфейсы USB-хост, USB, LAN (опционально)
Питания 100 В ~ 240 В (45 Гц ~ 440 Гц), САТII
Габариты 229 × 105 × 281 мм
Вес 4,2 кг

Видео

Дополнительная информация

PDF  Загрузить дополнительную информацию (Data Sheet) для SIGLENT SDG1010 (англ.).

Руководство пользователя

PDF  Загрузить руководство пользователя для SIGLENT SDG1010 (англ.).

Комплектация

  • Генератор сигналов SIGLENT SDG1010 (1 шт.)
  • Кабель питания (1 шт.)
  • Кабель USB (1 шт.)
  • Руководство по эксплуатации (1 шт.)
  • Диск с ПО (1 шт.)
Дополнительные аксессуары
  • Кабель BNC
  • GPIB-USB и LAN интерфейсы

Характеристики

Количество каналов
  • двухканальный
Максимальная частота сигнала
  • 10 МГц
